EF600

Specyfikacja macierzy

NetApp EF600 to potężna macierz typu All-Flash NVMe ze środka stawki wydajnościowej serii EF (pomiędzy EF50 a EF80). Urządzenie oferuje drastyczny skok wydajności w porównaniu do modelu EF300, przy zachowaniu tej samej gęstości upakowania (2U). Podobnie jak EF300, model ten jest rozwiązaniem hybrydowym pod kątem rozbudowy, co oznacza, że może łączyć ultra-szybkie nośniki NVMe w jednostce bazowej z dużą pojemnością dysków SAS w półkach zewnętrznych. Dzięki temu idealnie nadaje się do środowisk wymagających ogromnej przepustowości (do 44 GB/s) i dużej liczby operacji wejścia/wyjścia

Dodatkowe informacje techniczne:

• Parametry sprzętowe
  Obudowa o wysokości 2U mieści 24 wewnętrzne sloty na dyski NVMe SSD. System bazowy oferuje surową pojemność do 367 TB.
• Interfejsy wejścia/wyjścia
  W porównaniu do EF300, model EF600 oferuje dwukrotnie szybszą łączność. Wspiera do 4 portów 200Gb NVMe/IB lub NVMe/RoCE, podczas gdy EF300 kończy się na standardzie 100Gb. Dodatkowo EF600 posiada więcej opcji portów 32Gb FC i 25Gb iSCSI (do 16 portów na macierz).
• Ochrona danych i OS
  Macierz pracuje pod kontrolą systemu SANtricity OS. Zarządza on danymi w sposób zapewniający wysoką dostępność i ochronę, typową dla rozwiązań klasy Enterprise.
• Pamięć kontrolera
  EF600 dysponuje znacznie większą pamięcią operacyjną – od 32 GB do 128 GB, co w porównaniu ze sztywnymi 16 GB w modelu EF300 pozwala na znacznie efektywniejszą obsługę skomplikowanych zapytań do baz danych i operacji cache.

Dlaczego warto wybrać tą macierz?

Wybór NetApp EF600 zamiast EF300 to decyzja o przejściu do innej ligi wydajnościowej. O ile EF300 oferuje 670 000 IOPS, o tyle EF600 dostarcza ich aż 2 000 000 – to trzykrotnie większa moc obliczeniowa.

Największą zaletą EF600 jest jej zdolność do skalowania hybrydowego. Możesz zacząć od ekstremalnie szybkich dysków NVMe dla baz danych, a w miarę potrzeb rozbudować system o zewnętrzne półki SAS do łącznej pojemności aż 9.6 PB. To o prawie 4 PB więcej niż w przypadku modelu EF300. To rozwiązanie eliminuje konieczność zakupu oddzielnej macierzy dla mniej aktywnych danych.

Najważniejsze korzyści:

• Trzykrotnie wyższe IOPS – skok z 670 tys. (EF300) na 2 mln (EF600).
• Ekstremalna przepustowość odczytu – wzrost z 20 GB/s (EF300) do 44 GB/s.
• Prawie dwukrotnie wyższa prędkość zapisu – wzrost z 7 GB/s na 13 GB/s.
• Gotowość na 200Gb Ethernet/InfiniBand – ochrona inwestycji w najszybsze sieci SAN.
• Potężna rozbudowa hybrydowa – obsługa do 9.6 PB surowej pojemności.

Idealne zastosowanie

Macierz dyskowa NetApp to stabilne i wydajne rozwiązanie do przechowywania danych, dedykowane małym i średnim przedsiębiorstwom. Doskonale sprawdza się w scenariuszach tworzenia kopii zapasowych, archiwizacji oraz obsługi środowisk plikowych i bazodanowych o umiarkowanym obciążeniu. System zapewnia intuicyjne zarządzanie zasobami, elastyczną skalowalność wraz z rozwojem organizacji oraz wysoki poziom bezpieczeństwa danych. Poniżej przedstawiamy przykładowe zastosowania tej macierzy:

Poniżej prezentujemy wybrane zastosowania dla tej macierzy:

---

Wirtualizacja

Macierze NetApp z serii E i EF stanowią wydajną i elastyczną platformę do obsługi środowisk wirtualnych. Dzięki zaawansowanym funkcjom zarządzania danymi oraz wysokiej dostępności umożliwiają uruchamianie i skalowanie wielu popularnych platform wirtualizacyjnych, takich jak VMware, Hyper-V, Red Hat OpenShift, Oracle Virtualization, Citrix czy OpenStack. Pozwala to na centralne zarządzanie infrastrukturą, optymalizację wykorzystania zasobów oraz łatwe wdrażanie i migrację maszyn wirtualnych w środowiskach przedsiębiorstw.

---

ERP / CRM

Macierze NetApp doskonale wspierają działanie systemów biznesowych, takich jak ERP i CRM. Dzięki wysokiej wydajności, niezawodności i zaawansowanym funkcjom ochrony danych, umożliwiają sprawne uruchamianie i zarządzanie rozwiązaniami takimi jak SAP, Microsoft Dynamics 365, Oracle e-Business Suite, Comarch ERP XL czy Salesforce. Pozwala to firmom na stabilną pracę krytycznych aplikacji biznesowych, szybki dostęp do danych oraz efektywne skalowanie infrastruktury w miarę potrzeb organizacji.

---

Storage

Serie E i EF zapewniają niezawodną i wydajną platformę dla baz danych i rozwiązań storage’owych. Dzięki zaawansowanym funkcjom zarządzania danymi i wysokiej dostępności wspiera sprawne działanie systemów takich jak Microsoft SQL Server, Oracle Database, MongoDB oraz wiele innych. Umożliwia to szybki dostęp do danych, bezpieczne tworzenie kopii zapasowych oraz efektywne skalowanie zasobów w zależności od potrzeb organizacji.

---

Backup

Macierze NetApp z tej serii doskonale integrują się z rozwiązaniami do backupu i ochrony danych, takimi jak Commvault, Veeam, Simpana, Symantec czy Veritas. Dzięki natywnej współpracy z tymi systemami możliwe jest automatyczne tworzenie kopii zapasowych, szybkie przywracanie danych oraz centralne zarządzanie bezpieczeństwem informacji, co zwiększa niezawodność i ochronę krytycznych danych w całej organizacji.

Budowa macierzy

Poniżej prezentujemy najważniejsze elementy i komponenty NetApp EF600, pozwalając lepiej zrozumieć architekturę i możliwości systemu.

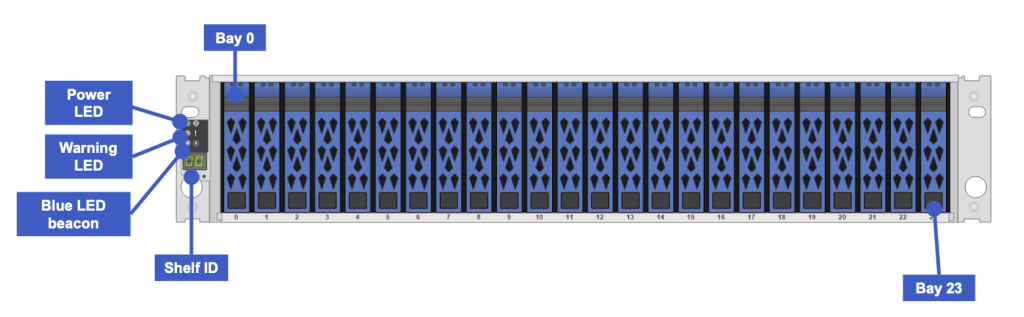

Widok z przodu – bez osłony przedniej

Obudowa 24-zatokowa (2U) dedykowana wyłącznie dla dysków NVMe SSD. W bazowym systemie można uzyskać do 367 TB surowej pojemności. Diody statusu umieszczone zostały na lewym uchu macierzy (zasilanie, ostrzeżenia, dioda lokalizacji).

Widok z tyłu

Kontrolery EF600 oferują bogaty zestaw portów, który deklasuje model EF300:

• Sieci NVMe – obsługa standardów NVMe/IB, NVMe/RoCE, NVMe/FC.
• Tradycyjne sieci – iSCSI (25Gb), FC (32Gb).
• Zasilanie – wyższy pobór mocy niż w EF300 (typowy to 979W, natomiast maksymalny 1128W), co wynika z potężniejszych procesorów i większej ilości pamięci.

Porty

Zestawienie portów zewnętrznych I/O instalowanych w obrębie wolnych gniazd (slotów) na tylnym panelu z możliwościami hot-add

2-portowa karta 200Gb NVMe/IB oraz NVMe/RoCE Najwydajniejsza opcja dla środowisk Next-Gen. Obsługuje protokoły NVMe-oF oraz iSER/IB, zapewniając ultra-niskie opóźnienia i przepustowość niezbędną dla systemów AI i HPC.
2-portowa karta 100Gb NVMe/IB, NVMe/RoCE oraz iSER/IB Idealna dla nowoczesnych sieci Ethernet i InfiniBand o wysokiej gęstości. Wspiera protokoły SRP/IB i iSER, oferując dwukrotnie większą liczbę portów (do 8 na macierz) niż w modelu EF300.
4-portowa karta 32Gb Fibre Channel (SFP+) Obsługa protokołów SCSI oraz NVMe/FC. Dzięki obsłudze do 16 portów na system, EF600 deklasuje model EF300 w tradycyjnych sieciach SAN, oferując najwyższą gęstość połączeń FC w klasie 2U..
4-portowa karta 25Gb iSCSI (SFP28) Zapewnia wysoką wydajność w sieciach opartych na standardzie Ethernet. Pozwala na podłączenie do 16 hostów bezpośrednio lub przez przełączniki, co czyni ją świetnym wyborem do konsolidacji środowisk wirtualnych.
4-portowa karta rozszerzeń 12Gb SAS Służy do kaskadowego łączenia zewnętrznych półek dyskowych (np. DE460C). W modelu EF600 pozwala na stworzenie potężnego systemu hybrydowego o surowej pojemności do 9.6 PB.

Rozbudowa o dodatkowe półki dyskowe

Macierz EF600, w przeciwieństwie do niektórych nowszych modeli All-Flash, oferuje pełne wsparcie dla zewnętrznych półek rozszerzeń. Rozbudowa odbywa się poprzez instalację kart SAS expansion w kontrolerach i połączenie ich z półkami typu EBOD (Expansion Bunch of Disks). System wspiera trzy typy półek:

• DE212C: Mieści 12 dysków 3.5′′ (głównie NL-SAS).
• DE224C: Mieści 24 dyski 2.5′′ (SAS SSD).
• DE460C: Wysokogęsta półka 4U mieszcząca do 60 dysków.

Rozbudowa ta pozwala na stworzenie unikalnej struktury, w której kontroler bazowy obsługuje szybkie operacje na NVMe, a półki zewnętrzne dostarczają ogromną przestrzeń dla mniej aktywnych danych.

Funkcjonalności i oprogramowanie

Macierze dyskowe z serii E oraz EF pracują pod kontrolą autorskiego systemu operacyjnego SANtricity OS, który stanowi serce całej architektury. SANtricity został zaprojektowany z myślą o zapewnieniu maksymalnej przepustowości, niskich opóźnień i najwyższej gęstości danych, co czyni go idealnym rozwiązaniem dla obciążeń typu performance-intensive. System oferuje zoptymalizowaną ścieżkę I/O, minimalizując narzut procesora i zapewniając stabilność działania nawet przy pełnym obciążeniu.

Kluczowe funkcjonalności systemu tej macierzy

• Dynamic Disk Pools (DDP) – innowacyjna technologia, która eliminuje konieczność zarządzania tradycyjnymi grupami RAID i dyskami zapasowymi (hot-spares). DDP rozprasza dane i informacje o parzystości na wszystkie dyski w puli, co pozwala na nawet ośmiokrotnie szybszą odbudowę po awarii napędu oraz zachowanie wysokiej wydajności podczas tego procesu.
• Wysoka dostępność (High Availability) – pełne wsparcie dla konfiguracji dwukontrolerowych (HA pair) z automatycznym przełączaniem awaryjnym (failover) oraz możliwością aktualizacji oprogramowania SANtricity OS bez przerywania dostępu do danych (non-disruptive upgrades).
• Efektywność i elastyczność przestrzeni – wsparcie dla mechanizmu Thin Provisioning, który pozwala na alokację zasobów dyskowych „na żądanie”, optymalizując wykorzystanie fizycznej pojemności macierzy.
• Zaawansowana ochrona danych – system oferuje natywne funkcje zabezpieczające, takie jak Snapshoty (migawki punktowe), Volume Copy (pełne kopie wolumenów) oraz opcje zdalnego mirroringu (synchronicznego i asynchronicznego) dla celów Disaster Recovery.
• Integracja z ekosystemem wirtualizacji – dedykowany plugin SANtricity Storage Plugin for vCenter umożliwia zarządzanie macierzą bezpośrednio z poziomu interfejsu VMware, ułatwiając aprowizację pamięci i monitorowanie stanu urządzenia w środowiskach wirtualnych.
• Zarządzanie i automatyzacja – dostęp do nowoczesnego, wbudowanego interfejsu webowego SANtricity System Manager (zarządzanie pojedynczą macierzą) oraz Unified Manager do centralnego nadzoru nad wieloma systemami E-Series. System wspiera również pełne API REST oraz Web Services Proxy dla zaawansowanej automatyzacji zadań IT.

Poniżej prezentujemy kluczowe rozwiązania wchodzące w skład oprogramowania SANtricity:

	Dynamic Disk Pools (DDP) To autorska technologia rozpraszania danych i informacji o parzystości na wszystkie dyski w puli (do 12 PB na macierz), co eliminuje potrzebę stosowania klasycznego RAID. DDP drastycznie skraca czas odbudowy po awarii dysku i minimalizuje spadek wydajności systemu podczas tego procesu w porównaniu do tradycyjnych grup RAID.
	Multipathing Zapewnia nadmiarowość połączeń i balansowanie obciążenia (load balancing) pomiędzy hostem a kontrolerami macierzy, wykorzystując różne protokoły jak iSCSI czy Fibre Channel. W razie awarii jednego kabla lub portu, oprogramowanie automatycznie przełącza ruch na alternatywną ścieżkę, gwarantując ciągły dostęp do danych.
	Replikacja SANtricity Umożliwia kopiowanie wolumenów między dwoma systemami E-Series w celu ochrony przed skutkami katastrof (Disaster Recovery). Może odbywać się synchronicznie (dla zerowej utraty danych) lub asynchronicznie (na większe odległości), zapewniając spójność informacji w obu lokalizacjach..
	SANtricity Storage Manager (Unified Manager) To narzędzie do centralnego zarządzania (Enterprise View), które pozwala nadzorować wiele macierzy E-Series z jednego interfejsu. Umożliwia wykonywanie operacji zbiorczych, takich jak aktualizacje oprogramowania OS na wielu systemach jednocześnie
	Volume Copy SANtricity Funkcja tworząca pełną, fizyczną kopię wolumenu źródłowego na wolumen docelowy w obrębie tej samej macierzy. Jest idealna do tworzenia środowisk testowych na rzeczywistych danych bez wpływu na wydajność produkcji oraz do szybkich kopii zapasowych przed dużymi zmianami w systemie.
	SANtricity System Manager Nowoczesny, wbudowany w kontroler interfejs webowy służący do zarządzania konkretną, pojedynczą macierzą. Pozwala na intuicyjne tworzenie pul dyskowych, wolumenów oraz monitorowanie wydajności systemu w czasie rzeczywistym.
	SSD Cache Mechanizm wykorzystujący dyski SSD jako rozszerzenie pamięci cache odczytu dla wolumenów opartych na dyskach HDD. System automatycznie identyfikuje „gorące dane” i umieszcza je na szybkich nośnikach, co znacząco przyspiesza operacje odczytu bez konieczności zakupu macierzy All-Flash.
	Thin Provisioning Technologia wirtualizacji pamięci, która pozwala na prezentowanie hostom większej pojemności niż fizycznie zainstalowana w macierzy. Miejsce na dyskach jest alokowane dynamicznie tylko wtedy, gdy dane są faktycznie zapisywane, co zwiększa efektywność wykorzystania zakupionych nośników.
	Active IQ Chmurowy doradca analityczny NetApp, który proaktywnie monitoruje stan zdrowia macierzy i przewiduje potencjalne problemy. Na podstawie telemetrii z tysięcy systemów na świecie, Active IQ dostarcza gotowe rekomendacje dotyczące optymalizacji i bezpieczeństwa Twojego sprzętu.
	Cloud Connector SANtricity Rozwiązanie pozwalające na archiwizację i przesyłanie snapshotów bezpośrednio do chmury publicznej lub prywatnej (S3). Ułatwia realizację strategii backupu poza siedzibą firmy (off-site) oraz pozwala na tanie, długoterminowe przechowywanie rzadziej używanych danych.
	MySupport Oficjalny portal wsparcia technicznego NetApp, będący centralnym punktem dostępu do najnowszego oprogramowania, dokumentacji oraz bazy wiedzy. Umożliwia szybkie otwieranie zgłoszeń serwisowych oraz śledzenie statusu gwarancji i kontraktów wsparcia.
	Proactive Drive Health Monitor Funkcja systemowa, która stale analizuje parametry pracy dysków w poszukiwaniu symptomów nadchodzącej awarii. Jeśli dysk wykazuje błędy, system może proaktywnie przenieść z niego dane na sprawny nośnik, zanim dojdzie do całkowitego uszkodzenia, co zapobiega przestojom.
	Snapshot SANtricity Tworzy obrazy wolumenów z konkretnego punktu w czasie (point-in-time), zużywając minimalną ilość miejsca dzięki zapisywaniu tylko zmienionych bloków danych. Są one kluczowe dla szybkiego przywracania systemów po błędach użytkowników lub atakach typu ransomware.

System SANtricity łączy w sobie stabilność klasy enterprise z prostotą obsługi, co pozwala zarówno małym, jak i średnim organizacjom efektywnie zarządzać pamięcią masową i chronić dane w całym cyklu ich życia.

Support

Każdy model macierzy NetApp objęty jest standardowo 3-letnim wsparciem producenta. Obejmuje ono gwarancję na komponenty sprzętowe oraz wsparcie dla oprogramowania. Na etapie zakupu istnieje możliwość rozszerzenia okresu wsparcia, np. do 5 lat. Po zakończeniu pierwotnego okresu gwarancyjnego dostępna jest opcja odnowienia wsparcia (Support Renewal) na kolejny, określony czas – np. na następny rok. Dodatkowo można wykupić opcję Non Returnable Disk (NRD), umożliwiającą pozostawienie uszkodzonych dysków u klienta w przypadku ich wymiany w ramach serwisu.

Standardowe wsparcie NetApp zapewnia:

• Całodobowe wsparcie techniczne telefoniczne oraz mailowe.
• Wysyłka części zamiennych do klienta – w standardzie jest to usługa NBD. Inne rodzaje wsparcia NetApp pozwalają również na wykupienie wsparcia z 4h czasem reakcji.
• Subskrypcja oprogramowania wraz z pomocą zdalną. W standardzie części zapasowe dostarczane są kurierem, możliwe jest wykupienie wsparcia z wizytą serwisanta na miejscu.
• Dostęp do portalu MySupport.netapp.com – gdzie dostępne są najnowsze wersje oprogramowania.Dostęp do bazy wiedzy – gdzie znajdziemy opis najlepszych praktyk instalacji i konfiguracji macierzy.
• Platforma Active IQ – usługa, która udostępnia analizy pomagające w identyfikacji i eliminowaniu problemów przed ich wystąpieniem.
• Dostęp do autosupportu – macierz sama zgłosi awarię do NetApp.

Poziomy serwisowe NetApp

SupportEdge PartnerSelect Foundation

Model wsparcia SupportEdge PartnerSelect Foundation oznacza, że pierwszą linię wsparcia świadczy dystrybutor NetApp. Wsparcie działa w trybie Next Business Day (8×5), od poniedziałku do piątku w godzinach 08:00 – 16:00 czasu polskiego.

Przykład:
Jeśli awaria dysku nastąpi w piątek o godzinie 19:00, zgłoszenie zostanie odebrane i przetworzone w poniedziałek od godziny 08:00.

---

Warsztaty techniczne

Kilka razy w roku organizujemy techniczne warsztaty NetApp, dedykowane dla specjalistów z działów IT. Uczestnicy mogą poznać technologie stosowane w systemach NetApp, nauczyć się efektywnej konfiguracji i zarządzania systemami storage oraz zdobyć praktyczne umiejętności wynikające z najlepszych praktyk administracyjnych.

Udział w warsztatach pozwala praktycznie poznać systemy storage, zdobyć umiejętności konfiguracji i zarządzania oraz w pełni wykorzystać możliwości nowoczesnej infrastruktury IT.

Ile kosztuje macierz dyskowa NetApp EF600?

Cena macierzy jest uzależniona od konkretnej konfiguracji – w szczególności liczby i typu dysków, zastosowanej pamięci, kart rozszerzeń (mezzanine) oraz dodatkowych półek dyskowych.

Aby precyzyjnie dopasować rozwiązanie do wymagań środowiska IT i oszacować budżet, warto skorzystać z dedykowanego konfiguratora NetApp. Narzędzie to pozwala w prosty sposób dobrać odpowiednie komponenty, porównać warianty pod kątem pojemności i wydajności oraz uzyskać wstępną kalkulację kosztów.

Dzięki temu można szybko określić orientacyjną cenę systemu dopasowaną do konkretnego scenariusza użycia i podejść do decyzji zakupowej w sposób świadomy i zoptymalizowany kosztowo.
