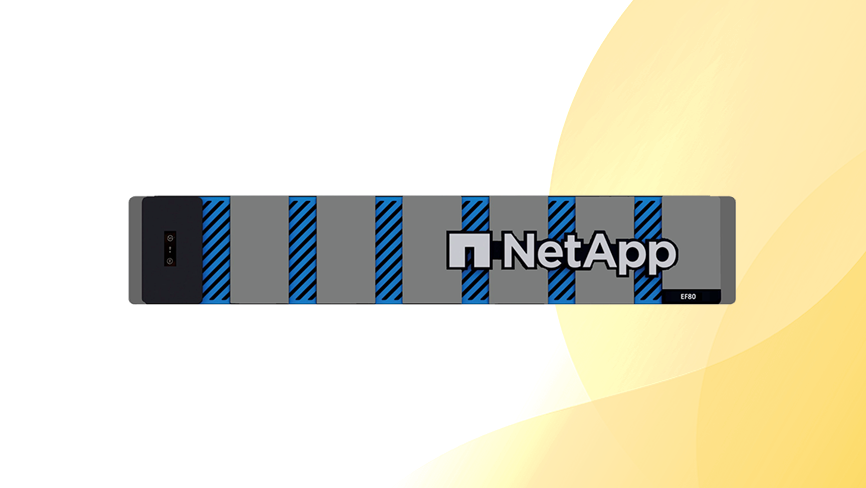

EF80

Specyfikacja macierzy

NetApp EF80 to macierz typu All-Flash klasy midrange nowej generacji, oparta w całości na end-to-end NVMe. Została zaprojektowana do obsługi najbardziej wymagających i obciążonych środowisk Enterprise w niezwykle gęstej i zwartej obudowie 2U. W porównaniu do swojego poprzednika (modelu EF600), EF80 przynosi rewolucyjny, 150-procentowy wzrost maksymalnej liczby operacji wejścia/wyjścia (do 5 mln IOPS) oraz niesamowitą przepustowość odczytu wynoszącą 112 GB/s. Zastąpiono w niej również zintegrowaną szynę NTB specjalną zewnętrzną kartą do ultraszybkiego mirroring’u, co eliminuje opóźnienia sprzętowe i czyni z EF80 bezkonkurencyjne rozwiązanie dla systemów analitycznych i wielkich baz danych pracujących w czasie rzeczywistym.

Dodatkowe informacje techniczne:

• Parametry sprzętowe
  Architektura dwukontrolerowa (HA pair) w obudowie o wysokości zaledwie 2U. Każdy z procesorów sterujących (PCM) jest zasilany przez dedykowany, zaawansowany układ Intel Sapphire Rapids SP o architekturze 16-rdzeniowej.
• Interfejsy wejścia/wyjścia
  Kontrolery obsługują łącznie do 6 konfigurowalnych kart rozszerzeń dla ruchu aplikacyjnego hosta (po 3 na każdy kontroler) oraz 2 karty pełniące zadanie lustrzanego kopiowania cache.
• Obsługiwane protokoły
  EF80 jest w pełni optymalizowana do wykorzystania protokołu NVMe na zewnętrznych interfejsach. Wspiera karty i technologie 200Gb NVMe/RoCE, 200Gb NVMe/IB, a także 64Gb NVMe/FC oraz tradycyjne 64Gb Fibre Channel SCSI.
• Informacje o redundancji
  Zastosowano system w całości Active-Active z pełną redundancją zasobów. Dwa zasilacze (High-line 2000W) oraz moduły chłodzące operują w trybie failover i podlegają wymianie na gorąco (hot-swap) z wnętrza samego kontrolera. Za niezależny od obciążenia głównego I/O nadzór nad temperaturami, wiatrakami oraz telemetrią odpowiada chip BMC (Baseboard Management Controller)

Dlaczego warto wybrać tą macierz?

Macierz NetApp EF80 spełnia wyśrubowane wymagania bardzo zaawansowanych technologicznie i wysokowydajnych środowisk. W typowych obciążeniach IT takich jak duże relacyjne bazy danych dostarcza gigantyczną przewagę dzięki odczytom potrafiącym nasycić procesory hostów ogromną ilością surowych bloków danych (do 112 GB/s). Praca we własnych ekosystemach wirtualizacyjnych (np. VMware vSphere) przynosi zysk w postaci wsparcia pluginu SANtricity i łatwego, scentralizowanego wdrażania datastorów z poziomu natywnych konsol vCenter.

Z kolei w obszarze Dużych Zbiorów Danych (Big Data) brak wąskich gardeł technologicznych w połączeniu z dyskami o ultrawysokiej pojemności 60 TB generuje wymierne oszczędności powierzchni w RACKu oraz gwarantuje stałe, przewidywalne czasy transakcji

Ze względu na projektową specyfikę urządzenia zorientowaną wyłącznie na bezwzględną, ciągłą produkcję, integracje chmury hybrydowej ograniczają się do wyciągania migawek i backupu poza system operacyjny, ponieważ EF80 operuje bez typowych dla rodziny FAS mechanizmów mirroringu synchronicznego i asynchronicznego.

Najważniejsze korzyści:

• Wydajność – 5 milionów operacji IOPS odczytu oraz potężna szyna 58 GB/s Full Stripe Write. Osiągi te wynikają z połączenia technologii dysków i sprzętu najnowszej generacji.
• Gęstość i skalowalność – zapewnienie do 1,4 PB brutto w standardowym urządzeniu, na przestrzeni zalewie 2 jednostek wysokości szafy serwerowej (2U).
• Efektywność danych – przy implementacji nośników powyżej 20 sztuk w najgęstszym układzie macierz potrafi wykorzystać zoptymalizowany striping o formacie 16+2, gwarantując niskie straty przestrzeni użytkowej kosztem sum kontrolnych parzystości (na poziomie tylko około 11,1%).
• Wysoka dostępność sprzętu (HA) – awaryjna rezerwa i utrata zasilania (tzw. cache offload) dają procesorom 90 do 100 sekund czasu z zasilaniem wewnętrznym na bezpieczne i zaszyfrowane przelanie niezatwierdzonych transakcji do natywnych układów bootujących, co absolutnie uniemożliwia utratę zapisu w pamięci operacyjnej podczas “twardych awarii” prądowych.

Idealne zastosowanie

Macierz dyskowa NetApp to stabilne i wydajne rozwiązanie do przechowywania danych, dedykowane małym i średnim przedsiębiorstwom. Doskonale sprawdza się w scenariuszach tworzenia kopii zapasowych, archiwizacji oraz obsługi środowisk plikowych i bazodanowych o umiarkowanym obciążeniu. System zapewnia intuicyjne zarządzanie zasobami, elastyczną skalowalność wraz z rozwojem organizacji oraz wysoki poziom bezpieczeństwa danych. Poniżej przedstawiamy przykładowe zastosowania tej macierzy:

Poniżej prezentujemy wybrane zastosowania dla tej macierzy:

---

Wirtualizacja

Macierze NetApp z serii E i EF stanowią wydajną i elastyczną platformę do obsługi środowisk wirtualnych. Dzięki zaawansowanym funkcjom zarządzania danymi oraz wysokiej dostępności umożliwiają uruchamianie i skalowanie wielu popularnych platform wirtualizacyjnych, takich jak VMware, Hyper-V, Red Hat OpenShift, Oracle Virtualization, Citrix czy OpenStack. Pozwala to na centralne zarządzanie infrastrukturą, optymalizację wykorzystania zasobów oraz łatwe wdrażanie i migrację maszyn wirtualnych w środowiskach przedsiębiorstw.

---

ERP / CRM

Macierze NetApp doskonale wspierają działanie systemów biznesowych, takich jak ERP i CRM. Dzięki wysokiej wydajności, niezawodności i zaawansowanym funkcjom ochrony danych, umożliwiają sprawne uruchamianie i zarządzanie rozwiązaniami takimi jak SAP, Microsoft Dynamics 365, Oracle e-Business Suite, Comarch ERP XL czy Salesforce. Pozwala to firmom na stabilną pracę krytycznych aplikacji biznesowych, szybki dostęp do danych oraz efektywne skalowanie infrastruktury w miarę potrzeb organizacji.

---

Storage

Serie E i EF zapewniają niezawodną i wydajną platformę dla baz danych i rozwiązań storage’owych. Dzięki zaawansowanym funkcjom zarządzania danymi i wysokiej dostępności wspiera sprawne działanie systemów takich jak Microsoft SQL Server, Oracle Database, MongoDB oraz wiele innych. Umożliwia to szybki dostęp do danych, bezpieczne tworzenie kopii zapasowych oraz efektywne skalowanie zasobów w zależności od potrzeb organizacji.

---

Backup

Macierze NetApp z tej serii doskonale integrują się z rozwiązaniami do backupu i ochrony danych, takimi jak Commvault, Veeam, Simpana, Symantec czy Veritas. Dzięki natywnej współpracy z tymi systemami możliwe jest automatyczne tworzenie kopii zapasowych, szybkie przywracanie danych oraz centralne zarządzanie bezpieczeństwem informacji, co zwiększa niezawodność i ochronę krytycznych danych w całej organizacji.

Budowa macierzy

Poniżej prezentujemy najważniejsze elementy i komponenty NetApp EF80, pozwalając lepiej zrozumieć architekturę i możliwości systemu.

Widok z przodu – bez osłony przedniej

Macierz wyposażona jest w 24 zatoki na dyski 2,5″, które są ustawione pionowo w poprzek obudowy. Po lewej stronie znajduje się panel diod LED informujących o stanie urządzenia – sygnalizują one zasilanie, ewentualne błędy oraz umożliwiają fizyczną identyfikację macierzy w szafie serwerowej.

W przypadku niepełnej obsady dysków zaleca się montaż rozpoczynający od środkowych slotów (np. 11 i 12), a następnie stopniowe uzupełnianie kolejnych miejsc na zewnątrz. Takie podejście zapewnia równomierne rozłożenie obciążenia pomiędzy kontrolery i wpływa na stabilniejszą pracę całego systemu.

Widok z tyłu

Tylny panel daje bezpośredni dostęp do dwóch kontrolerów zamontowanych symetrycznie w obudowie. Po lewej stronie znajdują się gniazda zasilaczy AC o mocy 2000 W. W centralnej części umieszczono sloty na karty wejścia-wyjścia HIC dla hostów (sloty 1–3), które można obsadzić w zależności od potrzeb. Skrajny prawy slot przeznaczony jest na dedykowane połączenie między kontrolerami, wykorzystywane do synchronizacji danych cache i zapisu transakcji.

Nad tym obszarem znajdują się interfejsy zarządzające, w tym porty sieciowe RJ-45 1 Gb oraz zintegrowane porty serwisowe w standardzie USB-C i RJ-45, służące do dostępu technicznego i diagnostyki urządzenia.

Porty

Zestawienie portów zewnętrznych I/O instalowanych w obrębie wolnych gniazd (slotów) na tylnym panelu z możliwościami hot-add

2-portowe karty 200Gb NVMe/RoCE, NVMe/IB Do trzech złączy instalowanych na każdym z kontrolerów, zdolne wspierać sieci rdzeniowe InfiniBand oraz sieci konwergentnego Ethernetu ze zredukowanymi i skrajnie małymi opóźnieniami przesyłu
4-portowe złącza 64Gb NVMe/FC lub standardowe Fibre Channel SCSI Wspierające do 3 slotów karty wpinane w pętle klasycznych rynkowych i nowo budowanych instalacji typu Storage Area Network (SAN)
Karta Mirroring Inter-controller (100Gb lub 200Gb NVMe/RoCE) Obowiązkowe rozwiązanie techniczne umieszczane jedynie w 4 rzędzie kontrolera; eliminuje wewnętrzne przesyłanie szyną PCIe (NTB) sygnałów o zabezpieczeniu kopi cache za pomocą miedzianego okablowania.
Port Ethernet out-of-band management RJ-45 1Gb Wbudowany, centralny port służący administratorom sieci korporacyjnej tylko i wyłącznie do sterowania sprzętem poza potokiem danych I/O

Rozbudowa o dodatkowe półki dyskowe

Zgodnie z aktualną dokumentacją techniczną, zarówno model EF80, jak i EF50, w momencie wejścia na rynek nie obsługują rozbudowy poprzez zewnętrzne półki dyskowe (SAS lub NVMe). Ich architektura opiera się na tzw. „zamkniętej” obudowie o wysokości 2U, która mieści maksymalnie 24 dyski.

W modelach EF50 i EF80 firma NetApp postawiła na maksymalne skrócenie ścieżki danych. Każda dodatkowa półka zewnętrzna i kabel łączący wprowadzają mikrosekundy opóźnień. Aby osiągnąć rekordowe 5 milionów operacji na sekundę (w EF80) lub 1,7 miliona (w EF50), dane muszą znajdować się jak najbliżej procesorów macierzy, czyli w tej samej obudowie.

Funkcjonalności i oprogramowanie

Macierze dyskowe z serii E oraz EF pracują pod kontrolą autorskiego systemu operacyjnego SANtricity OS, który stanowi serce całej architektury. SANtricity został zaprojektowany z myślą o zapewnieniu maksymalnej przepustowości, niskich opóźnień i najwyższej gęstości danych, co czyni go idealnym rozwiązaniem dla obciążeń typu performance-intensive. System oferuje zoptymalizowaną ścieżkę I/O, minimalizując narzut procesora i zapewniając stabilność działania nawet przy pełnym obciążeniu.

Kluczowe funkcjonalności systemu tej macierzy

• Dynamic Disk Pools (DDP) – innowacyjna technologia, która eliminuje konieczność zarządzania tradycyjnymi grupami RAID i dyskami zapasowymi (hot-spares). DDP rozprasza dane i informacje o parzystości na wszystkie dyski w puli, co pozwala na nawet ośmiokrotnie szybszą odbudowę po awarii napędu oraz zachowanie wysokiej wydajności podczas tego procesu.
• Wysoka dostępność (High Availability) – pełne wsparcie dla konfiguracji dwukontrolerowych (HA pair) z automatycznym przełączaniem awaryjnym (failover) oraz możliwością aktualizacji oprogramowania SANtricity OS bez przerywania dostępu do danych (non-disruptive upgrades).
• Efektywność i elastyczność przestrzeni – wsparcie dla mechanizmu Thin Provisioning, który pozwala na alokację zasobów dyskowych „na żądanie”, optymalizując wykorzystanie fizycznej pojemności macierzy.
• Zaawansowana ochrona danych – system oferuje natywne funkcje zabezpieczające, takie jak Snapshoty (migawki punktowe), Volume Copy (pełne kopie wolumenów) oraz opcje zdalnego mirroringu (synchronicznego i asynchronicznego) dla celów Disaster Recovery.
• Integracja z ekosystemem wirtualizacji – dedykowany plugin SANtricity Storage Plugin for vCenter umożliwia zarządzanie macierzą bezpośrednio z poziomu interfejsu VMware, ułatwiając aprowizację pamięci i monitorowanie stanu urządzenia w środowiskach wirtualnych.
• Zarządzanie i automatyzacja – dostęp do nowoczesnego, wbudowanego interfejsu webowego SANtricity System Manager (zarządzanie pojedynczą macierzą) oraz Unified Manager do centralnego nadzoru nad wieloma systemami E-Series. System wspiera również pełne API REST oraz Web Services Proxy dla zaawansowanej automatyzacji zadań IT.

Poniżej prezentujemy kluczowe rozwiązania wchodzące w skład oprogramowania SANtricity:

	Dynamic Disk Pools (DDP) To autorska technologia rozpraszania danych i informacji o parzystości na wszystkie dyski w puli (do 12 PB na macierz), co eliminuje potrzebę stosowania klasycznego RAID. DDP drastycznie skraca czas odbudowy po awarii dysku i minimalizuje spadek wydajności systemu podczas tego procesu w porównaniu do tradycyjnych grup RAID.
	Multipathing Zapewnia nadmiarowość połączeń i balansowanie obciążenia (load balancing) pomiędzy hostem a kontrolerami macierzy, wykorzystując różne protokoły jak iSCSI czy Fibre Channel. W razie awarii jednego kabla lub portu, oprogramowanie automatycznie przełącza ruch na alternatywną ścieżkę, gwarantując ciągły dostęp do danych.
	Replikacja SANtricity Umożliwia kopiowanie wolumenów między dwoma systemami E-Series w celu ochrony przed skutkami katastrof (Disaster Recovery). Może odbywać się synchronicznie (dla zerowej utraty danych) lub asynchronicznie (na większe odległości), zapewniając spójność informacji w obu lokalizacjach..
	SANtricity Storage Manager (Unified Manager) To narzędzie do centralnego zarządzania (Enterprise View), które pozwala nadzorować wiele macierzy E-Series z jednego interfejsu. Umożliwia wykonywanie operacji zbiorczych, takich jak aktualizacje oprogramowania OS na wielu systemach jednocześnie
	Volume Copy SANtricity Funkcja tworząca pełną, fizyczną kopię wolumenu źródłowego na wolumen docelowy w obrębie tej samej macierzy. Jest idealna do tworzenia środowisk testowych na rzeczywistych danych bez wpływu na wydajność produkcji oraz do szybkich kopii zapasowych przed dużymi zmianami w systemie.
	SANtricity System Manager Nowoczesny, wbudowany w kontroler interfejs webowy służący do zarządzania konkretną, pojedynczą macierzą. Pozwala na intuicyjne tworzenie pul dyskowych, wolumenów oraz monitorowanie wydajności systemu w czasie rzeczywistym.
	SSD Cache Mechanizm wykorzystujący dyski SSD jako rozszerzenie pamięci cache odczytu dla wolumenów opartych na dyskach HDD. System automatycznie identyfikuje „gorące dane” i umieszcza je na szybkich nośnikach, co znacząco przyspiesza operacje odczytu bez konieczności zakupu macierzy All-Flash.
	Thin Provisioning Technologia wirtualizacji pamięci, która pozwala na prezentowanie hostom większej pojemności niż fizycznie zainstalowana w macierzy. Miejsce na dyskach jest alokowane dynamicznie tylko wtedy, gdy dane są faktycznie zapisywane, co zwiększa efektywność wykorzystania zakupionych nośników.
	Active IQ Chmurowy doradca analityczny NetApp, który proaktywnie monitoruje stan zdrowia macierzy i przewiduje potencjalne problemy. Na podstawie telemetrii z tysięcy systemów na świecie, Active IQ dostarcza gotowe rekomendacje dotyczące optymalizacji i bezpieczeństwa Twojego sprzętu.
	Cloud Connector SANtricity Rozwiązanie pozwalające na archiwizację i przesyłanie snapshotów bezpośrednio do chmury publicznej lub prywatnej (S3). Ułatwia realizację strategii backupu poza siedzibą firmy (off-site) oraz pozwala na tanie, długoterminowe przechowywanie rzadziej używanych danych.
	MySupport Oficjalny portal wsparcia technicznego NetApp, będący centralnym punktem dostępu do najnowszego oprogramowania, dokumentacji oraz bazy wiedzy. Umożliwia szybkie otwieranie zgłoszeń serwisowych oraz śledzenie statusu gwarancji i kontraktów wsparcia.
	Proactive Drive Health Monitor Funkcja systemowa, która stale analizuje parametry pracy dysków w poszukiwaniu symptomów nadchodzącej awarii. Jeśli dysk wykazuje błędy, system może proaktywnie przenieść z niego dane na sprawny nośnik, zanim dojdzie do całkowitego uszkodzenia, co zapobiega przestojom.
	Snapshot SANtricity Tworzy obrazy wolumenów z konkretnego punktu w czasie (point-in-time), zużywając minimalną ilość miejsca dzięki zapisywaniu tylko zmienionych bloków danych. Są one kluczowe dla szybkiego przywracania systemów po błędach użytkowników lub atakach typu ransomware.

System SANtricity łączy w sobie stabilność klasy enterprise z prostotą obsługi, co pozwala zarówno małym, jak i średnim organizacjom efektywnie zarządzać pamięcią masową i chronić dane w całym cyklu ich życia.

Support

Każdy model macierzy NetApp objęty jest standardowo 3-letnim wsparciem producenta. Obejmuje ono gwarancję na komponenty sprzętowe oraz wsparcie dla oprogramowania. Na etapie zakupu istnieje możliwość rozszerzenia okresu wsparcia, np. do 5 lat. Po zakończeniu pierwotnego okresu gwarancyjnego dostępna jest opcja odnowienia wsparcia (Support Renewal) na kolejny, określony czas – np. na następny rok. Dodatkowo można wykupić opcję Non Returnable Disk (NRD), umożliwiającą pozostawienie uszkodzonych dysków u klienta w przypadku ich wymiany w ramach serwisu.

Standardowe wsparcie NetApp zapewnia:

• Całodobowe wsparcie techniczne telefoniczne oraz mailowe.
• Wysyłka części zamiennych do klienta – w standardzie jest to usługa NBD. Inne rodzaje wsparcia NetApp pozwalają również na wykupienie wsparcia z 4h czasem reakcji.
• Subskrypcja oprogramowania wraz z pomocą zdalną. W standardzie części zapasowe dostarczane są kurierem, możliwe jest wykupienie wsparcia z wizytą serwisanta na miejscu.
• Dostęp do portalu MySupport.netapp.com – gdzie dostępne są najnowsze wersje oprogramowania.Dostęp do bazy wiedzy – gdzie znajdziemy opis najlepszych praktyk instalacji i konfiguracji macierzy.
• Platforma Active IQ – usługa, która udostępnia analizy pomagające w identyfikacji i eliminowaniu problemów przed ich wystąpieniem.
• Dostęp do autosupportu – macierz sama zgłosi awarię do NetApp.

Poziomy serwisowe NetApp

SupportEdge PartnerSelect Foundation

Model wsparcia SupportEdge PartnerSelect Foundation oznacza, że pierwszą linię wsparcia świadczy dystrybutor NetApp. Wsparcie działa w trybie Next Business Day (8×5), od poniedziałku do piątku w godzinach 08:00 – 16:00 czasu polskiego.

Przykład:
Jeśli awaria dysku nastąpi w piątek o godzinie 19:00, zgłoszenie zostanie odebrane i przetworzone w poniedziałek od godziny 08:00.

---

Warsztaty techniczne

Kilka razy w roku organizujemy techniczne warsztaty NetApp, dedykowane dla specjalistów z działów IT. Uczestnicy mogą poznać technologie stosowane w systemach NetApp, nauczyć się efektywnej konfiguracji i zarządzania systemami storage oraz zdobyć praktyczne umiejętności wynikające z najlepszych praktyk administracyjnych.

Udział w warsztatach pozwala praktycznie poznać systemy storage, zdobyć umiejętności konfiguracji i zarządzania oraz w pełni wykorzystać możliwości nowoczesnej infrastruktury IT.

Ile kosztuje macierz dyskowa NetApp EF80?

Cena macierzy jest uzależniona od konkretnej konfiguracji – w szczególności liczby i typu dysków, zastosowanej pamięci, kart rozszerzeń (mezzanine) oraz dodatkowych półek dyskowych.

Aby precyzyjnie dopasować rozwiązanie do wymagań środowiska IT i oszacować budżet, warto skorzystać z dedykowanego konfiguratora NetApp. Narzędzie to pozwala w prosty sposób dobrać odpowiednie komponenty, porównać warianty pod kątem pojemności i wydajności oraz uzyskać wstępną kalkulację kosztów.

Dzięki temu można szybko określić orientacyjną cenę systemu dopasowaną do konkretnego scenariusza użycia i podejść do decyzji zakupowej w sposób świadomy i zoptymalizowany kosztowo.
