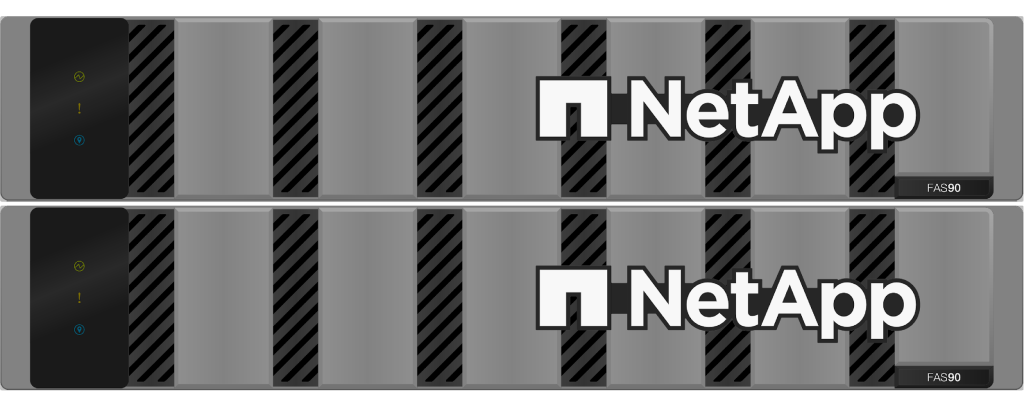

FAS90

Specyfikacja macierzy

NetApp FAS90 to potężna macierz dyskowa klasy high-end, stanowiąca najwyższy szczebel nowej generacji systemów hybrydowych z rodziny FAS. Przeznaczona dla ogromnych, konsolidowanych środowisk, z powodzeniem realizuje rolę masywnego repozytorium drugiego rzędu (secondary storage) dla kopii zapasowych, archiwizacji oraz wsparcia dla rozwiązań disaster recovery. Zasadniczym wyróżnikiem architektonicznym jest całkowite oddzielenie warstwy obliczeniowej od dysków – kontrolery (PCM) w modelu FAS90 nie posiadają wewnętrznych zatok na nośniki i opierają się wyłącznie na zewnętrznych półkach. Macierz pracuje w niezawodnym klastrze HA rozdzielonym na dwa niezależne chassis o łącznej wielkości 4U, zdecydowanie przewyższając pokrewny model FAS70 poprzez wykorzystanie podwojonej liczby rdzeni CPU oraz czterokrotnie większej puli pamięci operacyjnej.

Dodatkowe informacje techniczne:

• Parametry sprzętowe
  Na płaszczyźnie logicznej pod obudową każda para HA jest zasilana z wykorzystaniem procesorów o gęstości 128 rdzeni na system. Zaimplementowana architektura transferowa korzysta z najszybszej ewolucji slotów magistrali PCIe Gen5. Sprzęt osiąga format 4U, stanowiący kompozycję dwóch kaset kontrolerów (2x 2U). Konfiguracja środowiska oprogramowania zapewnia pełne wsparcie dla potężnych transferów na protokołach dostępowych iSCSI, FC, NFS, SMB oraz natywnym NVMe/TCP. FCoE nie jest tu obsługiwane.
• Interfejsy wejścia/wyjścia
  Na całą parę wysokiej dostępności wytyczono do 14 fizycznych slotów rozszerzeń, w 100% zintegrowanych z platformą, dopuszczając obsadzenie personalizowanymi sieciówkami 100/200GbE, 40/100GbE, standardowymi modułami światłowodowymi 10/25GbE lub miedzianymi 10GBASE-T RJ45, wysoce optymalizowanymi portami 64Gb FC czy dedykowanymi pod external-storage standardami SAS 12Gb/s.
• Obsługiwane technologie i standardy
  Serwer jest zarządzany systemem ONTAP dla macierzy klasy All-Flash oraz FAS (od wersji 9.15.1GA+). Urządzenie wykorzystuje unikatowe wsparcie dla technologii Remote Direct Memory Access (RDMA) poprzez RoCEv2 i standard klastrów iWARP. Modułem w klasie Out-of-band zarządzania kryzysowego operuje ujednolicony interfejs Redfish-compliant (BMC).
• Informacje o redundancji i HA
  Szybkie przepinanie zadań HA operuje poza jednym punktem zapalnym awarii obudowy i komunikuje kasetowe środowisko za pomocą miedzianych pętli 100GbE na wkładkach QSFP28. Chroniąca dane z cache technologia pamięci NVRAM operuje z wewnętrznym zasilaniem bateryjnym. Moduł przy całkowitym zaniku mocy sieci wykonuje szyfrowany zrzut danych (destage) z ulotnego RAM na bootowalne, lokalne obszary pamięci trwałej (pozbywając się ryzykownego mechanizmu minimum 72h spoczynku baterii). Mechanizmy ciągłości gwarantują wymienne zasoby – zdublowane, certyfikowane zasilacze 2000W klasy Titanium (dwa na obudowę PCM) z możliwością wymiany podczas twardej pracy maszyny.

Dlaczego warto wybrać tą macierz?

Wdrożenie FAS90 jest optymalnym krokiem organizacyjnym we wszystkich złożonych środowiskach IT, gdzie zunifikowane, bezpieczne repozytoria napotykają rygorystyczne uwarunkowania co do konsystencji masowych wolumenów NAS i SAN w środowiskach typu mission-critical. Środowiska wirtualizacji wsparte są potężnymi 128 rdzeniami obliczeniowymi i bezkonkurencyjną wielkością RAM 1TB na parę HA, pozwalając na równoległe zarządzanie ogromną liczbą rzadszych obciążeń w architekturze maszyn VMware czy Hyper-V bez generowania dławienia na sieci. Skomplikowana polityka utrzymywana wokół strategii budowania chmury hybrydowej doceni systemowy Storage Tiering ONTAP – automatyczne, nieangażujące ręcznych zasobów administratora przepisywanie chłodnych (nieaktywnych) danych na obiektowe przestrzenie gigantów chmurowych, zwalniające drogocenną powierzchnię blokową. System dyskowy tego modelu okazuje się niezwykle istotnym środowiskiem w modelach przetwarzających duże zbiory danych (Big Data), zapewniając ogromną strefę buforową i wydajnościowo poprawną platformę odczytów na rzadkich partiach baz.

Najważniejsze korzyści:

• Wydajność – integracja 128-rdzeniowych maszyn sterujących z szynami najszybszego standardu interfejsów PCIe Gen5 w całej architekturze pozwala radykalnie przesuwać surowe transfery plików dla obciążeń docelowych (target backups) z udziałem front-end’owego NVMe/TCP.
• Skalowalność – uniezależnienie obudowy systemu od fizycznego sztywnego limitu dysków otwiera swobodne horyzonty i możliwość bezprzerwowanego dokładania do 1440 zasobów storage na jednostkę oraz do łącznej liczby 24 jednostek klastra Scale-Out.
• Integracja z chmurą – współbieżna synchronizacja oprogramowania bazowego pozwala gładko i operacyjnie wypychać kopie zapasowe, replikowane struktury logiczne do publicznych rozwiązań (Cloud Volumes).
• Efektywność danych – olbrzymi, wyodrębniony blok bateryjnego nielotnego NVRAM rzędu 128GB zbiera na wejściu obciążenia piku, obniżając dekapitalizację powolniejszych nośników magnetycznych z tyłu systemu.
• Wysoka dostępność – klaster zbudowano wokół rozdzielonej bazy HA o podwójnej architekturze zasilaczy. Serwer gwarantuje potężne mechanizmy operacyjne – m.in. całościowe wyjmowanie serca systemu logicznego do napraw bez fizycznego odkręcania setek ścieżek sieciowych SAS/Ethernet z panelu tylnego, nie pozostawiając żadnych szans dla okien downtime.

Idealne zastosowanie

Macierz dyskowa od NetApp to niezawodny magazyn danych dla małych i średnich firm. Idealnie sprawdza się w backupie i archiwizacji danych oraz w przetwarzaniu plików i baz danych o średniej intensywności. Umożliwia płynne zarządzanie danymi, skalowanie w miarę potrzeb i zapewnia bezpieczeństwo przechowywanych informacji.

Poniżej prezentujemy wybrane zastosowania dla tej macierzy:

Serwer plików

Macierze NetApp z serii FAS mogą pełnić rolę wydajnego i skalowalnego serwera plików w środowiskach firmowych. Dzięki natywnej obsłudze protokołów NFS oraz CIFS/SMB umożliwiają bezpieczne i szybkie udostępnianie danych zarówno w środowiskach Linux/Unix, jak i Windows. Pozwala to na centralne przechowywanie plików, łatwe zarządzanie dostępem użytkowników oraz wysoką dostępność danych w organizacji.

---

Wirtualizacja

Macierze NetApp z serii FAS stanowią wydajną i elastyczną platformę do obsługi środowisk wirtualnych. Dzięki zaawansowanym funkcjom zarządzania danymi oraz wysokiej dostępności umożliwiają uruchamianie i skalowanie wielu popularnych platform wirtualizacyjnych, takich jak VMware, Hyper-V, Red Hat OpenShift, Oracle Virtualization, Citrix czy OpenStack. Pozwala to na centralne zarządzanie infrastrukturą, optymalizację wykorzystania zasobów oraz łatwe wdrażanie i migrację maszyn wirtualnych w środowiskach przedsiębiorstw.

---

ERP / CRM

Macierze NetApp doskonale wspierają działanie systemów biznesowych, takich jak ERP i CRM. Dzięki wysokiej wydajności, niezawodności i zaawansowanym funkcjom ochrony danych, umożliwiają sprawne uruchamianie i zarządzanie rozwiązaniami takimi jak SAP, Microsoft Dynamics 365, Oracle e-Business Suite, Comarch ERP XL czy Salesforce. Pozwala to firmom na stabilną pracę krytycznych aplikacji biznesowych, szybki dostęp do danych oraz efektywne skalowanie infrastruktury w miarę potrzeb organizacji.

---

Storage

Seria FAS zapewnia niezawodną i wydajną platformę dla baz danych i rozwiązań storage’owych. Dzięki zaawansowanym funkcjom zarządzania danymi i wysokiej dostępności wspiera sprawne działanie systemów takich jak Microsoft SQL Server, Oracle Database, MongoDB oraz wiele innych. Umożliwia to szybki dostęp do danych, bezpieczne tworzenie kopii zapasowych oraz efektywne skalowanie zasobów w zależności od potrzeb organizacji.

---

Backup

Macierze NetApp z serii FAS doskonale integrują się z rozwiązaniami do backupu i ochrony danych, takimi jak Commvault, Veeam, Simpana, Symantec czy Veritas. Dzięki natywnej współpracy z tymi systemami możliwe jest automatyczne tworzenie kopii zapasowych, szybkie przywracanie danych oraz centralne zarządzanie bezpieczeństwem informacji, co zwiększa niezawodność i ochronę krytycznych danych w całej organizacji.

---

S3

Macierze NetApp z serii FAS oferują także funkcjonalność storage’u obiektowego zgodnego ze standardem S3, umożliwiając integrację z chmurami publicznymi, takimi jak AWS, Azure Blob czy Google Cloud Storage. Dzięki temu organizacje mogą elastycznie zarządzać danymi, tworzyć kopie w chmurze, skalować przestrzeń storage’ową oraz łatwo przenosić i synchronizować dane między środowiskami lokalnymi a publicznymi.

Budowa macierzy

Poniżej prezentujemy najważniejsze elementy i komponenty NetApp FAS90, pozwalając lepiej zrozumieć architekturę i możliwości systemu.

Widok z przodu – bez osłony przedniej

Za osłoną ramy wyodrębnia się kaskada pięciu (od frontu) masywnych, aktywnych układów wentylujących (Fan 1 do Fan 5) osłaniających wewnętrzne grzałki procesorów w przestrzeni każdego kontrolera. Lewa krawędź obudowy PCM domyka zintegrowany pion sterujący dla operatora (panel LCD LED) dysponujący niezbędnym zestawem świetlnym: dioda kontroli działania (Power), pomarańczowe światło zakłóceń sprzętowych (Warning LED), jaskrawa dioda geolokalizacji jednostki macierzowej na hali z wieloma szafami rack (Blue LED beacon), a co krytycznie nowatorskie – dioda szybkiej informacji destage-u (Destage LED), dająca namacalny dowód, że urządzenie w obecnym etapie utraty prądu przepala logiki pod napięciem baterii z pamięci do napędu nieulotnego omijając ryzyko gubienia danych w locie.

Widok z tyłu

Kompleks inżynieryjny ukazuje szeroką konsolę zarządzania i redundantnego zasilania (Hot-Swappable Titanium PSUs x2 2000W). Obok wentylatorów zasilających stacjonuje kluczowa platforma serwisowa ze stykiem w obrębie Baseboard Management Controller (BMC), implementując gniazda portu OOB e0M do diagnostyki z serwerami centrali, obwodowe porty Type-A USB do natywnego flashowania firmware, wejście w standardzie USB-C dla szeregowej instancji konsoli oraz potężne przestrzenie pionowych wcięć montażowych gniazd sieciowych i storage dające łącznie per każdy blok (PCM) obszar mapowania 11 opcjonalnych slotów dedykowanych technologiom front i backend.

Porty

Zestawienie portów zewnętrznych I/O instalowanych w obrębie wolnych gniazd (slotów) na tylnym panelu z możliwościami hot-add

2-port, 40/100Gb Ethernet, (RoCEv2), QSFP28 Obsługa łącza klastra, połączeń systemu HA oraz komunikacji z serwerami dostępowymi.
2-port, 100/200Gb Ethernet, (RoCEv2), QSFP28 Porty o ekstremalnie wysokiej przepustowości ukierunkowane na środowiska Hosta.
2-port, 40/100Gb Ethernet, (iWARP), QSFP28 Opcja przeznaczona w całości na realizację łącza stabilnych klastrów rozproszonych geograficznie w architekturze MetroCluster.
4-port, 10/25Gb Ethernet, SFP28 Wielozadaniowe porty powalające integrować mniejsze segmenty sieci Host, lub wykorzystywane z mniejszymi przełącznikami klastrowymi..
4-port, 10GBASE-T, RJ45 Wszechstronne miedziane złącze 10 Gb/s, zgodne w dół z rynkiem serwerów lokalnych i wirtualizatorami obsługujące iSCSI/SMB/NFS.
4-port, 64Gb Fiber Channel, SFP+ (target only) Wysoce niezawodny, rygorystyczny układ I/O dla klasycznej warstwy sieci blokowej FC jako przestrzeń udostępniana do serwerów aplikacji.
4-port, 64Gb Fiber Channel, SFP+ (initiator/target) Uniwersalna karta FC obsługująca dwukierunkową komunikację z hostami oraz odrębne napędy bibliotek taśmowych (Tape).
4-port, 12Gb SAS, mini-SAS HD Krytyczne złącze rozszerzeń bazowe i do podłączania fizycznych pojemnościowych rzędów zewnętrznych półek magazynowych i sprzętu backupującego.

Dzięki elastycznym kartom mezzanine w NetApp FAS90 możliwe jest dopasowanie konfiguracji sieci do aktualnych potrzeb, szybkie wdrożenie i łatwa modernizacja w przyszłości.

Funkcjonalności i oprogramowanie

Macierz dyskowa działa na autorskim systemie operacyjnym ONTAP, który jest sercem wszystkich funkcji macierzy NetApp. ONTAP zapewnia zarówno zaawansowane zarządzanie danymi, jak i pełną integrację z sieciami SAN i NAS, a także z rozwiązaniami chmurowymi.

Kluczowe funkcjonalności systemu tej macierzy

• Zaawansowane zarządzanie danymi – deduplikacja, kompresja, thin provisioning, snapshoty i kopie zapasowe.
• Wysoka dostępność – klastrowanie HA, automatyczne przełączanie awaryjne i aktualizacje bez przestojów.
• Wsparcie dla SAN, NAS i S3 – pełna obsługa protokołów Fibre Channel, iSCSI, NFS i SMB.
• Integracja z chmurą – łatwe połączenie z platformami publicznymi i prywatnymi, możliwość tieringu danych.
• Elastyczna skalowalność – rozbudowa pojemności i wydajności w miarę rosnących potrzeb biznesowych.
• Zarządzanie i monitoring – centralny interfejs NetApp System Manager oraz wsparcie dla automatyzacji i API.

Poniżej prezentujemy wybrane rozwiązania wchodzące w skład oprogramowania ONTAP:

	SnapRestore Pozwala na natychmiastowe przywrócenie plików lub całych wolumenów do wcześniejszego stanu, bez konieczności pełnego przywracania z backupu. Dowiedz się więcej…
	SnapMirror Replikacja danych między macierzami w trybie synchronicznym lub asynchronicznym zapewnia ciągłość działania i ochronę przed awariami. Idealna do tworzenia rozproszonych kopii danych w celach DR i wysokiej dostępności. Dowiedz się więcej…
	SnapCenter Centralne narzędzie do zarządzania kopiami zapasowymi, migawkami i backupami aplikacji. Upraszcza harmonogramowanie backupów i zapewnia spójność danych w środowiskach aplikacyjnych.
	FabricPool (Cold Tiering) Automatycznie przenosi rzadko używane („zimne”) dane z droższych wolumenów SSD do tańszej pamięci, np. w chmurze. Pomaga obniżyć koszty przechowywania przy zachowaniu dostępu do danych.
	FlexClone Tworzy natychmiastowe, przestrzennie oszczędne klony wolumenów lub plików. Pozwala testować lub rozwijać aplikacje bez dodatkowego zajmowania pojemności fizycznej. Dowiedz się więcej…
	FlexCache Lokalna pamięć podręczna przyspieszająca dostęp do zdalnych wolumenów. Redukuje opóźnienia w odczycie danych dla użytkowników i aplikacji.  Dowiedz się więcej…
	FPolicy Umożliwia definiowanie polityk dostępu i kontroli plików w czasie rzeczywistym. Pomaga w audycie, bezpieczeństwie i egzekwowaniu zasad zgodności.
	Autonomous Ransomware Protection Automatycznie wykrywa nietypowe działania wskazujące na ataki ransomware. Chroni dane poprzez blokowanie nieautoryzowanych zmian i umożliwia szybkie przywracanie danych.  Dowiedz się więcej…
	NetApp Volume Encryption Szyfruje wolumeny macierzy bez wpływu na wydajność. Chroni dane w spoczynku zgodnie ze standardami bezpieczeństwa.  Dowiedz się więcej…
	SnapLock Pozwala tworzyć niezmienne wolumeny i pliki zgodne z wymaganiami regulacyjnymi (WORM). Zapobiega modyfikacji lub usunięciu danych przez określony czas.
	FlexGroup Łączy wiele wolumenów w jeden logiczny system plików o wysokiej skali. Umożliwia obsługę ogromnych ilości danych w rozproszonych środowiskach.
	MetroCluster Synchronizuje dane między oddzielnymi lokalizacjami i umożliwia automatyczne przełączanie awaryjne. Zapewnia wysoką dostępność i minimalizuje przestoje w przypadku awarii centrum danych. Dowiedz się więcej…

System ONTAP łączy w sobie stabilność klasy enterprise z prostotą obsługi, co pozwala zarówno małym, jak i średnim organizacjom efektywnie zarządzać pamięcią masową i chronić dane w całym cyklu ich życia.

Rozbudowa o dodatkowe półki dyskowe

Macierz dyskowa umożliwia elastyczne zwiększanie pojemności i wydajności dzięki rozbudowie o dodatkowe półki dyskowe. Każda półka dyskowa to moduł gotowy do podłączenia do kontrolera, obsługujący zarówno dyski SSD, jak i HDD, zaprojektowany z myślą o wydajności, niezawodności i bezpieczeństwie danych.

Najważniejsze zalety rozbudowy o dodatkowe półki dyskowe:

• Zwiększenie pojemności i wydajności – możliwość dołączenia kolejnych półek dyskowych pozwala dostosować system do rosnących wymagań biznesowych i aplikacyjnych.
• Elastyczność konfiguracji – wybór dysków SSD i HDD pozwala zoptymalizować macierz pod kątem wydajności lub pojemności.
• Kompatybilność z ONTAP – wszystkie półki dyskowe współpracują z systemem operacyjnym macierzy, zapewniając bezproblemową integrację i zarządzanie.
• Bezpieczeństwo danych – wsparcie dla dysków samoszyfrujących (SED) oraz mechanizmów kontroli dostępu fizycznego.
• Skalowalność na poziomie enterprise – półki dyskowe NetApp mogą być wykorzystywane w całym portfolio ONTAP, dzięki czemu rozbudowa systemu jest prostsza i bardziej przewidywalna.

Dostępne modele półek różnią się wysokością w jednostkach RACK, liczbą obsługiwanych dysków, formatem nośników (2,5” lub 3,5”) oraz typem obsługiwanych dysków (HDD i SSD, w tym NVMe). Dzięki temu możliwe jest dopasowanie rozbudowy do specyfiki infrastruktury i konkretnych potrzeb aplikacji.

Dodatkowe półki dla macierzy dyskowej pozwalają na dynamiczną rozbudowę infrastruktury, utrzymanie wysokiej wydajności oraz zapewnienie niezawodnego i bezpiecznego przechowywania danych w miarę rozwoju przedsiębiorstwa.

Support

Każdy model macierzy NetApp objęty jest standardowo 3-letnim wsparciem producenta. Obejmuje ono gwarancję na komponenty sprzętowe oraz wsparcie dla oprogramowania. Na etapie zakupu istnieje możliwość rozszerzenia okresu wsparcia, np. do 5 lat. Po zakończeniu pierwotnego okresu gwarancyjnego dostępna jest opcja odnowienia wsparcia (Support Renewal) na kolejny, określony czas – np. na następny rok. Dodatkowo można wykupić opcję Non Returnable Disk (NRD), umożliwiającą pozostawienie uszkodzonych dysków u klienta w przypadku ich wymiany w ramach serwisu.

Standardowe wsparcie NetApp zapewnia:

• Całodobowe wsparcie techniczne telefoniczne oraz mailowe.
• Wysyłka części zamiennych do klienta – w standardzie jest to usługa NBD. Inne rodzaje wsparcia NetApp pozwalają również na wykupienie wsparcia z 4h czasem reakcji.
• Subskrypcja oprogramowania wraz z pomocą zdalną. W standardzie części zapasowe dostarczane są kurierem, możliwe jest wykupienie wsparcia z wizytą serwisanta na miejscu.
• Dostęp do portalu MySupport.netapp.com – gdzie dostępne są najnowsze wersje oprogramowania.Dostęp do bazy wiedzy – gdzie znajdziemy opis najlepszych praktyk instalacji i konfiguracji macierzy.
• Platforma Active IQ – usługa, która udostępnia analizy pomagające w identyfikacji i eliminowaniu problemów przed ich wystąpieniem.
• Dostęp do autosupportu – macierz sama zgłosi awarię do NetApp.

Poziomy serwisowe NetApp

SupportEdge PartnerSelect Foundation

Model wsparcia SupportEdge PartnerSelect Foundation oznacza, że pierwszą linię wsparcia świadczy dystrybutor NetApp. Wsparcie działa w trybie Next Business Day (8×5), od poniedziałku do piątku w godzinach 08:00 – 16:00 czasu polskiego.

Przykład:
Jeśli awaria dysku nastąpi w piątek o godzinie 19:00, zgłoszenie zostanie odebrane i przetworzone w poniedziałek od godziny 08:00.

---

Warsztaty techniczne

Kilka razy w roku organizujemy techniczne warsztaty NetApp, dedykowane dla specjalistów z działów IT. Uczestnicy mogą poznać technologie stosowane w systemach NetApp, nauczyć się efektywnej konfiguracji i zarządzania systemami storage oraz zdobyć praktyczne umiejętności wynikające z najlepszych praktyk administracyjnych.

Udział w warsztatach pozwala praktycznie poznać systemy storage, zdobyć umiejętności konfiguracji i zarządzania oraz w pełni wykorzystać możliwości nowoczesnej infrastruktury IT.

Ile kosztuje macierz dyskowa NetApp FAS90?

Cena macierzy NetApp FAS90 zależy od wybranej konfiguracji – liczby dysków, rodzaju pamięci, dodatkowych kart mezzanine oraz półek dyskowych. Aby dopasować system dokładnie do swoich potrzeb i poznać orientacyjny koszt, najlepiej skorzystać z konfiguratora NetApp.

Konfigurator umożliwia łatwe zestawienie komponentów zgodnie z wymaganiami biznesowymi, sprawdzenie różnych wariantów pojemności i wydajności oraz otrzymanie wstępnej wyceny, co pozwala zoptymalizować inwestycję w pamięć masową.

Dzięki temu narzędziu możesz szybko poznać cenę NetApp FAS90 skrojoną pod potrzeby Twojej infrastruktury i podjąć świadomą decyzję zakupową.
