FAS70

Specyfikacja macierzy

NetApp FAS70 to zaawansowana macierz dyskowa klasy midrange z rodziny systemów FAS (Fabric-Attached Storage), zaprojektowana do elastycznego zarządzania danymi drugiego poziomu (secondary storage). Jest to optymalne rozwiązanie do obsługi złożonych środowisk hybrydowych, pełniące funkcję niezawodnego repozytorium dla kopii zapasowych, aktywnego archiwum i deduplikacji danych z wirtualizacji.

Największym wyróżnikiem architektonicznym modelu FAS70 jest brak wewnętrznej pamięci masowej w obudowie kontrolera – macierz całkowicie opiera się na zewnętrznych półkach dyskowych. W porównaniu ze starszymi modelami z serii FAS, system działa w klastrze HA (High Availability) bazującym na odseparowanych od siebie fizycznie dwóch kontrolerach zamontowanych w obudowach 2U (łącznie form factor 4U na parę HA). Usprawniono także wydajność, oferując aż 64 rdzenie CPU, natywne wsparcie dla półek dyskowych NVMe oraz nowoczesny moduł zarządzający Baseboard Management Controller (BMC).

Dodatkowe informacje techniczne:

• Parametry sprzętowe
  Układ logiczny na parę HA oparto o procesory posiadające łącznie 64 rdzenie. Zastosowano pamięć operacyjną 256 GB oraz interfejs magistrali złączy rozszerzeń w standardzie PCIe Gen5. Macierz funkcjonuje w obudowie 4U (po dwie kasety 2U), a obsługiwane protokoły sieciowe i przestrzenne to m.in. SMB, NFS, iSCSI, FC oraz NVMe/TCP (środowiska FCoE nie są wspierane).
• Interfejsy wejścia/wyjścia i typy portów
  Do dyspozycji przypisano 14 gniazd rozszerzeń na interfejsy I/O na parę HA, z możliwością wykorzystania wkładek QSFP28 (sieci 100/200GbE i 40/100GbE), modułów SFP28 (10/25GbE), klasycznego kabla typu skrętka (RJ45 dla 10GBASE-T), portów w standardzie SFP+ dla technologii 64Gb Fibre Channel oraz portów mSAS HD dla protokołu dyskowego 12Gb SAS.
• Technologie i standardy dostępu
  System napędzany jest autorskim oprogramowaniem zarządzającym ONTAP od wersji 9.15.1GA. Wyposażony jest w obsługę sieci RDMA poprzez RoCEv2 i standardy dostępu bezpośreniego (iWARP). Posiada moduł out-of-band do zarządzania typu Redfish-compliant BMC.
• Informacje o redundancji i HA
  Bezprzerwowe przełączanie węzłów HA odbywa się poprzez szybkie łącze zestawiane pomiędzy osobnymi obudowami chassis. Integralność danych zapisywanych do wbudowanej pamięci operacyjnej gwarantowana jest poprzez architekturę NVlog chronioną zasilaniem bateryjnym – w przypadku awarii następuje mechaniczny (destage), zaszyfrowany zrzut danych do nośnika rozruchowego (boot device). Obydwa węzły wyposażone są w zasilacze Titanium o mocy 2000W każdy.

Dlaczego warto wybrać tą macierz?

Urządzenie NetApp FAS70 świetnie odnajduje się w obciążeniach roboczych w środowiskach IT, w których występuje potrzeba optymalizacji operacyjnej przy utrzymaniu potężnych rozmiarów danych plików i bloków w ujęciu uniwersalnym. Zastosowanie środowiska wirtualizacji staje się korzystne pod kątem kosztowym – integracja operacji na poziomie snapshotów wspiera odciążenie hypervisorów takich jak VMware czy Microsoft Hyper-V, znacząco upraszczając administrację przestrzenią. Jeśli model architektury firmy opiera się o chmurę hybrydową, wewnętrzne funkcje tieringu odciążają główne dyski, automatycznie przesuwając chłodne, rzadziej modyfikowane dane na tańsze zasoby obiektowe w publicznej chmurze. Macierz wykazuje również niezwykłą przydatność do utrzymywania kopii referencyjnych dla dużych zbiorów danych (Big Data), zapewniając nieprzerwany dostęp dzięki niezależnym blokom kontrolerów i dużej tolerancji na błędy sprzętowe.

Najważniejsze korzyści:

• Wydajność – wykorzystanie standardu PCIe Gen5 w połączeniu z mocą 64 rdzeni obliczeniowych skutecznie redukuje wąskie gardła i opóźnienia, maksymalizując parametry transferowe dla systemów typu „target” lub archiwów.
• Skalowalność – brak wbudowanych ograniczeń wynikających ze sztywnego formatu naściennych dysków pozwala na wzrost do gigantycznych pojemności za pośrednictwem bezinwazyjnego dodawania kolejnych półek oraz łączenia w homogeniczne klastry do 24 węzłów.
• Integracja z chmurą – współdzielenie logicznego środowiska ONTAP pozwala traktować zasoby sprzętowe w siedzibie firmy i środowisko chmury dostawcy jako jednolitą, gładką tkankę danych.
• Efektywność danych – dedykowana buforowa pamięć NVRAM pojemności 64 GB chroni aplikacyjne zlecenia i logi transakcji w locie bez spowolnienia całego układu.
• Wysoka dostępność – odseparowanie kontrolerów od siebie i wyciągnięcie przestrzeni dyskowej na zewnętrzne, powielane ścieżkowo półki minimalizuje ryzyko przerwy w dostępności danych podczas twardych incydentów.

Idealne zastosowanie

Macierz dyskowa od NetApp to niezawodny magazyn danych dla małych i średnich firm. Idealnie sprawdza się w backupie i archiwizacji danych oraz w przetwarzaniu plików i baz danych o średniej intensywności. Umożliwia płynne zarządzanie danymi, skalowanie w miarę potrzeb i zapewnia bezpieczeństwo przechowywanych informacji.

Poniżej prezentujemy wybrane zastosowania dla tej macierzy:

Serwer plików

Macierze NetApp z serii FAS mogą pełnić rolę wydajnego i skalowalnego serwera plików w środowiskach firmowych. Dzięki natywnej obsłudze protokołów NFS oraz CIFS/SMB umożliwiają bezpieczne i szybkie udostępnianie danych zarówno w środowiskach Linux/Unix, jak i Windows. Pozwala to na centralne przechowywanie plików, łatwe zarządzanie dostępem użytkowników oraz wysoką dostępność danych w organizacji.

---

Wirtualizacja

Macierze NetApp z serii FAS stanowią wydajną i elastyczną platformę do obsługi środowisk wirtualnych. Dzięki zaawansowanym funkcjom zarządzania danymi oraz wysokiej dostępności umożliwiają uruchamianie i skalowanie wielu popularnych platform wirtualizacyjnych, takich jak VMware, Hyper-V, Red Hat OpenShift, Oracle Virtualization, Citrix czy OpenStack. Pozwala to na centralne zarządzanie infrastrukturą, optymalizację wykorzystania zasobów oraz łatwe wdrażanie i migrację maszyn wirtualnych w środowiskach przedsiębiorstw.

---

ERP / CRM

Macierze NetApp doskonale wspierają działanie systemów biznesowych, takich jak ERP i CRM. Dzięki wysokiej wydajności, niezawodności i zaawansowanym funkcjom ochrony danych, umożliwiają sprawne uruchamianie i zarządzanie rozwiązaniami takimi jak SAP, Microsoft Dynamics 365, Oracle e-Business Suite, Comarch ERP XL czy Salesforce. Pozwala to firmom na stabilną pracę krytycznych aplikacji biznesowych, szybki dostęp do danych oraz efektywne skalowanie infrastruktury w miarę potrzeb organizacji.

---

Storage

Seria FAS zapewnia niezawodną i wydajną platformę dla baz danych i rozwiązań storage’owych. Dzięki zaawansowanym funkcjom zarządzania danymi i wysokiej dostępności wspiera sprawne działanie systemów takich jak Microsoft SQL Server, Oracle Database, MongoDB oraz wiele innych. Umożliwia to szybki dostęp do danych, bezpieczne tworzenie kopii zapasowych oraz efektywne skalowanie zasobów w zależności od potrzeb organizacji.

---

Backup

Macierze NetApp z serii FAS doskonale integrują się z rozwiązaniami do backupu i ochrony danych, takimi jak Commvault, Veeam, Simpana, Symantec czy Veritas. Dzięki natywnej współpracy z tymi systemami możliwe jest automatyczne tworzenie kopii zapasowych, szybkie przywracanie danych oraz centralne zarządzanie bezpieczeństwem informacji, co zwiększa niezawodność i ochronę krytycznych danych w całej organizacji.

---

S3

Macierze NetApp z serii FAS oferują także funkcjonalność storage’u obiektowego zgodnego ze standardem S3, umożliwiając integrację z chmurami publicznymi, takimi jak AWS, Azure Blob czy Google Cloud Storage. Dzięki temu organizacje mogą elastycznie zarządzać danymi, tworzyć kopie w chmurze, skalować przestrzeń storage’ową oraz łatwo przenosić i synchronizować dane między środowiskami lokalnymi a publicznymi.

Budowa macierzy

Poniżej prezentujemy najważniejsze elementy i komponenty NetApp FAS70, pozwalając lepiej zrozumieć architekturę i możliwości systemu.

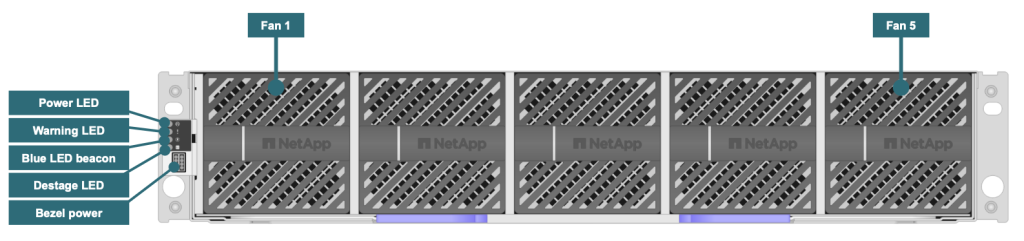

Widok z przodu – bez osłony przedniej

Front urządzenia zdominowany jest przez solidne, wymienne w trakcie pracy bloki pięciu wentylatorów pokryte charakterystyczną kratownicą optymalizującą odprowadzanie gorącego powietrza na przestrzeni całej szerokości 2U. Z lewej krawędzi bloku kontrolera (PCM) ulokowano kluczowy panel serwisowy ze wskaźnikami statusu, zawierający diody sygnalizacyjne: zasilania sprzętu (Power LED), awarii i alertów (Warning LED), diodę identyfikacyjną (Blue LED beacon) ułatwiającą lokalizację sprzętu w serwerowni oraz dedykowaną diodę systemu destage’u (Destage LED), sygnalizującą aktywny zrzut awaryjnych rejestrów pamięci po nagłej utracie zasilania z głównej sieci napięcia. Istotną cechą projektową jest możliwość bezpośredniego wysunięcia w kierunku frontu całego głównego układu logicznego kontrolera bez obowiązku demontażu kabli z części tylnej.

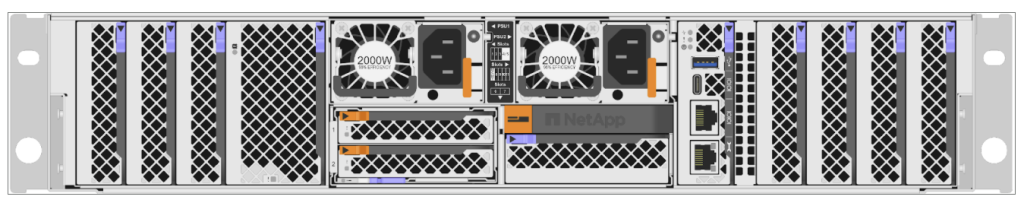

Widok z tyłu

Panel tylny służy do głównych przyłączeń zasilania, sieci korporacyjnej, oraz zaplecza magazynowego. W jego górnej centralnej części wkomponowano po dwa wloty dla wentylatorów redundantnych jednostek zasilających (PSU) o wydajności 2000W w klasie energooszczędności Titanium, zdolnych do pracy w trybie gorącej wymiany (Hot-Swap). Centralny, oddzielony sekcyjnie moduł zarządczy udostępnia wejście USB 3.0 oraz USB Type-C pełniące rolę dostępu dla technologii serial console. Ponadto, poniżej zlokalizowano klasyczne złącza diagnostyczne i administracyjne (e0m na RJ45, port szeregowy) powiązane z fizycznym kontrolerem systemowym BMC (Baseboard Management Controller) do zadań z cyklu out-of-band. Boki systemu na panelu tylnym zajmuje matryca gniazd podpięciowych PCIe, oferująca do obsadzenia do 11 kaset dla spersonalizowanych modułów I/O typu Ethernet, SAS oraz FC.

Porty

Zestawienie portów zewnętrznych I/O instalowanych w obrębie wolnych gniazd (slotów) na tylnym panelu z możliwościami hot-add

2-port, 40/100Gb Ethernet, (RoCEv2), QSFP28 Obsługa łącza klastra, połączeń systemu HA oraz komunikacji z serwerami dostępowymi.
2-port, 100/200Gb Ethernet, (RoCEv2), QSFP28 Porty o ekstremalnie wysokiej przepustowości ukierunkowane na środowiska Hosta.
2-port, 40/100Gb Ethernet, (iWARP), QSFP28 Opcja przeznaczona w całości na realizację łącza stabilnych klastrów rozproszonych geograficznie w architekturze MetroCluster.
4-port, 10/25Gb Ethernet, SFP28 Wielozadaniowe porty powalające integrować mniejsze segmenty sieci Host, lub wykorzystywane z mniejszymi przełącznikami klastrowymi..
4-port, 10GBASE-T, RJ45 Wszechstronne miedziane złącze 10 Gb/s, zgodne w dół z rynkiem serwerów lokalnych i wirtualizatorami obsługujące iSCSI/SMB/NFS.
4-port, 64Gb Fiber Channel, SFP+ (target only) Wysoce niezawodny, rygorystyczny układ I/O dla klasycznej warstwy sieci blokowej FC jako przestrzeń udostępniana do serwerów aplikacji.
4-port, 64Gb Fiber Channel, SFP+ (initiator/target) Uniwersalna karta FC obsługująca dwukierunkową komunikację z hostami oraz odrębne napędy bibliotek taśmowych (Tape).
4-port, 12Gb SAS, mini-SAS HD Krytyczne złącze rozszerzeń bazowe i do podłączania fizycznych pojemnościowych rzędów zewnętrznych półek magazynowych i sprzętu backupującego.

Dzięki elastycznym kartom mezzanine w NetApp FAS70 możliwe jest dopasowanie konfiguracji sieci do aktualnych potrzeb, szybkie wdrożenie i łatwa modernizacja w przyszłości.

Funkcjonalności i oprogramowanie

Macierz dyskowa działa na autorskim systemie operacyjnym ONTAP, który jest sercem wszystkich funkcji macierzy NetApp. ONTAP zapewnia zarówno zaawansowane zarządzanie danymi, jak i pełną integrację z sieciami SAN i NAS, a także z rozwiązaniami chmurowymi.

Kluczowe funkcjonalności systemu tej macierzy

• Zaawansowane zarządzanie danymi – deduplikacja, kompresja, thin provisioning, snapshoty i kopie zapasowe.
• Wysoka dostępność – klastrowanie HA, automatyczne przełączanie awaryjne i aktualizacje bez przestojów.
• Wsparcie dla SAN, NAS i S3 – pełna obsługa protokołów Fibre Channel, iSCSI, NFS i SMB.
• Integracja z chmurą – łatwe połączenie z platformami publicznymi i prywatnymi, możliwość tieringu danych.
• Elastyczna skalowalność – rozbudowa pojemności i wydajności w miarę rosnących potrzeb biznesowych.
• Zarządzanie i monitoring – centralny interfejs NetApp System Manager oraz wsparcie dla automatyzacji i API.

Poniżej prezentujemy wybrane rozwiązania wchodzące w skład oprogramowania ONTAP:

	SnapRestore Pozwala na natychmiastowe przywrócenie plików lub całych wolumenów do wcześniejszego stanu, bez konieczności pełnego przywracania z backupu. Dowiedz się więcej…
	SnapMirror Replikacja danych między macierzami w trybie synchronicznym lub asynchronicznym zapewnia ciągłość działania i ochronę przed awariami. Idealna do tworzenia rozproszonych kopii danych w celach DR i wysokiej dostępności. Dowiedz się więcej…
	SnapCenter Centralne narzędzie do zarządzania kopiami zapasowymi, migawkami i backupami aplikacji. Upraszcza harmonogramowanie backupów i zapewnia spójność danych w środowiskach aplikacyjnych.
	FabricPool (Cold Tiering) Automatycznie przenosi rzadko używane („zimne”) dane z droższych wolumenów SSD do tańszej pamięci, np. w chmurze. Pomaga obniżyć koszty przechowywania przy zachowaniu dostępu do danych.
	FlexClone Tworzy natychmiastowe, przestrzennie oszczędne klony wolumenów lub plików. Pozwala testować lub rozwijać aplikacje bez dodatkowego zajmowania pojemności fizycznej. Dowiedz się więcej…
	FlexCache Lokalna pamięć podręczna przyspieszająca dostęp do zdalnych wolumenów. Redukuje opóźnienia w odczycie danych dla użytkowników i aplikacji.  Dowiedz się więcej…
	FPolicy Umożliwia definiowanie polityk dostępu i kontroli plików w czasie rzeczywistym. Pomaga w audycie, bezpieczeństwie i egzekwowaniu zasad zgodności.
	Autonomous Ransomware Protection Automatycznie wykrywa nietypowe działania wskazujące na ataki ransomware. Chroni dane poprzez blokowanie nieautoryzowanych zmian i umożliwia szybkie przywracanie danych.  Dowiedz się więcej…
	NetApp Volume Encryption Szyfruje wolumeny macierzy bez wpływu na wydajność. Chroni dane w spoczynku zgodnie ze standardami bezpieczeństwa.  Dowiedz się więcej…
	SnapLock Pozwala tworzyć niezmienne wolumeny i pliki zgodne z wymaganiami regulacyjnymi (WORM). Zapobiega modyfikacji lub usunięciu danych przez określony czas.
	FlexGroup Łączy wiele wolumenów w jeden logiczny system plików o wysokiej skali. Umożliwia obsługę ogromnych ilości danych w rozproszonych środowiskach.
	MetroCluster Synchronizuje dane między oddzielnymi lokalizacjami i umożliwia automatyczne przełączanie awaryjne. Zapewnia wysoką dostępność i minimalizuje przestoje w przypadku awarii centrum danych. Dowiedz się więcej…

System ONTAP łączy w sobie stabilność klasy enterprise z prostotą obsługi, co pozwala zarówno małym, jak i średnim organizacjom efektywnie zarządzać pamięcią masową i chronić dane w całym cyklu ich życia.

Rozbudowa o dodatkowe półki dyskowe

Macierz dyskowa umożliwia elastyczne zwiększanie pojemności i wydajności dzięki rozbudowie o dodatkowe półki dyskowe. Każda półka dyskowa to moduł gotowy do podłączenia do kontrolera, obsługujący zarówno dyski SSD, jak i HDD, zaprojektowany z myślą o wydajności, niezawodności i bezpieczeństwie danych.

Najważniejsze zalety rozbudowy o dodatkowe półki dyskowe:

• Zwiększenie pojemności i wydajności – możliwość dołączenia kolejnych półek dyskowych pozwala dostosować system do rosnących wymagań biznesowych i aplikacyjnych.
• Elastyczność konfiguracji – wybór dysków SSD i HDD pozwala zoptymalizować macierz pod kątem wydajności lub pojemności.
• Kompatybilność z ONTAP – wszystkie półki dyskowe współpracują z systemem operacyjnym macierzy, zapewniając bezproblemową integrację i zarządzanie.
• Bezpieczeństwo danych – wsparcie dla dysków samoszyfrujących (SED) oraz mechanizmów kontroli dostępu fizycznego.
• Skalowalność na poziomie enterprise – półki dyskowe NetApp mogą być wykorzystywane w całym portfolio ONTAP, dzięki czemu rozbudowa systemu jest prostsza i bardziej przewidywalna.

Dostępne modele półek różnią się wysokością w jednostkach RACK, liczbą obsługiwanych dysków, formatem nośników (2,5” lub 3,5”) oraz typem obsługiwanych dysków (HDD i SSD, w tym NVMe). Dzięki temu możliwe jest dopasowanie rozbudowy do specyfiki infrastruktury i konkretnych potrzeb aplikacji.

Dodatkowe półki dla macierzy dyskowej pozwalają na dynamiczną rozbudowę infrastruktury, utrzymanie wysokiej wydajności oraz zapewnienie niezawodnego i bezpiecznego przechowywania danych w miarę rozwoju przedsiębiorstwa.

Support

Każdy model macierzy NetApp objęty jest standardowo 3-letnim wsparciem producenta. Obejmuje ono gwarancję na komponenty sprzętowe oraz wsparcie dla oprogramowania. Na etapie zakupu istnieje możliwość rozszerzenia okresu wsparcia, np. do 5 lat. Po zakończeniu pierwotnego okresu gwarancyjnego dostępna jest opcja odnowienia wsparcia (Support Renewal) na kolejny, określony czas – np. na następny rok. Dodatkowo można wykupić opcję Non Returnable Disk (NRD), umożliwiającą pozostawienie uszkodzonych dysków u klienta w przypadku ich wymiany w ramach serwisu.

Standardowe wsparcie NetApp zapewnia:

• Całodobowe wsparcie techniczne telefoniczne oraz mailowe.
• Wysyłka części zamiennych do klienta – w standardzie jest to usługa NBD. Inne rodzaje wsparcia NetApp pozwalają również na wykupienie wsparcia z 4h czasem reakcji.
• Subskrypcja oprogramowania wraz z pomocą zdalną. W standardzie części zapasowe dostarczane są kurierem, możliwe jest wykupienie wsparcia z wizytą serwisanta na miejscu.
• Dostęp do portalu MySupport.netapp.com – gdzie dostępne są najnowsze wersje oprogramowania.Dostęp do bazy wiedzy – gdzie znajdziemy opis najlepszych praktyk instalacji i konfiguracji macierzy.
• Platforma Active IQ – usługa, która udostępnia analizy pomagające w identyfikacji i eliminowaniu problemów przed ich wystąpieniem.
• Dostęp do autosupportu – macierz sama zgłosi awarię do NetApp.

Poziomy serwisowe NetApp

SupportEdge PartnerSelect Foundation

Model wsparcia SupportEdge PartnerSelect Foundation oznacza, że pierwszą linię wsparcia świadczy dystrybutor NetApp. Wsparcie działa w trybie Next Business Day (8×5), od poniedziałku do piątku w godzinach 08:00 – 16:00 czasu polskiego.

Przykład:
Jeśli awaria dysku nastąpi w piątek o godzinie 19:00, zgłoszenie zostanie odebrane i przetworzone w poniedziałek od godziny 08:00.

---

Warsztaty techniczne

Kilka razy w roku organizujemy techniczne warsztaty NetApp, dedykowane dla specjalistów z działów IT. Uczestnicy mogą poznać technologie stosowane w systemach NetApp, nauczyć się efektywnej konfiguracji i zarządzania systemami storage oraz zdobyć praktyczne umiejętności wynikające z najlepszych praktyk administracyjnych.

Udział w warsztatach pozwala praktycznie poznać systemy storage, zdobyć umiejętności konfiguracji i zarządzania oraz w pełni wykorzystać możliwości nowoczesnej infrastruktury IT.

Ile kosztuje macierz dyskowa NetApp FAS70?

Cena macierzy NetApp FAS70 zależy od wybranej konfiguracji – liczby dysków, rodzaju pamięci, dodatkowych kart mezzanine oraz półek dyskowych. Aby dopasować system dokładnie do swoich potrzeb i poznać orientacyjny koszt, najlepiej skorzystać z konfiguratora NetApp.

Konfigurator umożliwia łatwe zestawienie komponentów zgodnie z wymaganiami biznesowymi, sprawdzenie różnych wariantów pojemności i wydajności oraz otrzymanie wstępnej wyceny, co pozwala zoptymalizować inwestycję w pamięć masową.

Dzięki temu narzędziu możesz szybko poznać cenę NetApp FAS70 skrojoną pod potrzeby Twojej infrastruktury i podjąć świadomą decyzję zakupową.
