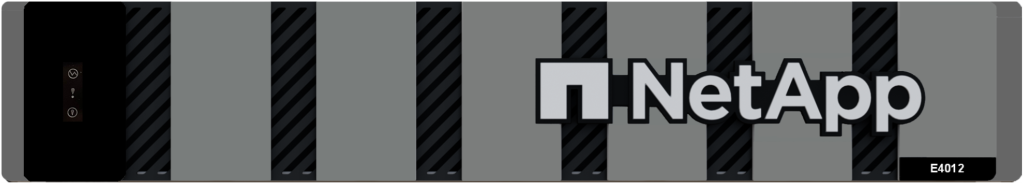

E4000 (E4012/E4060)

Specyfikacja macierzy

NetApp E-Series E4000 to nowoczesna macierz hybrydowa klasy entry-level, zaprojektowana z myślą o środowiskach wymagających wysokiej wydajności i niezawodności przy zachowaniu optymalnych kosztów. Macierz E4000 występuje w dwóch konfiguracjach sprzętowych:

• E4012 (obudowa 2U z 12 zatokami 3.5′′)
• E4060 (obudowa 4U z 60 zatokami 3.5′′)

Macierz stanowi potężny krok naprzód względem serii E2800, oferując do 300% wyższą wydajność IOPS oraz znacznie większą przepustowość. Dzięki architekturze opartej na systemie SANtricity, macierz idealnie sprawdza się w zadaniach dedykowanych, takich jak kopie zapasowe, analityka wideo czy wysokowydajne obliczenia.

Dodatkowe informacje techniczne:

• CPU – Intel Ice Lake Xeon-D 2.6 GHz, 4 rdzenie na kontroler
• RAM – Łącznie 64 GB dla pary HA
• Form Factor – 2U (E4012) lub 4U (E4060)
• Protokoły – iSCSI (10/25 Gb), Fibre Channel (8/16/32 Gb), SAS (12 Gb – dostępny w późniejszym terminie)
• Interfejsy I/O (na kontroler):
  • 2x zintegrowane porty 25 Gb iSCSI SFP28
  • 1x slot na kartę HIC (Host Interface Card)
  • 2x porty SAS3 do rozbudowy o półki zewnętrzne
  • Zarządzanie: 1x RJ-45 1 Gb Ethernet, 1x USB-C console, 1x RJ-45 console
• Redundancja i dostępność:
  • Pełna architektura Active-Active z automatycznym przełączaniem (failover)
  • Nadmiarowe, wymieniane w czasie pracy (hot-swap) zasilacze i wentylatory

Dlaczego warto wybrać tą macierz?

NetApp E4000 to rozwiązanie skrojone pod specyficzne, intensywne obciążenia danych. W środowiskach wirtualizacji macierz integruje się bezpośrednio z VMware poprzez dedykowany plugin SANtricity dla vCenter, co upraszcza zarządzanie wolumenami. Dla chmury hybrydowej system oferuje funkcję Remote Storage Import, ułatwiającą migrację danych.

W obszarze Big Data i analityki, E4000 deklasuje poprzednie generacje przepustowością odczytu na poziomie 12 GB/s. Jest to system typu „set-and-forget” – niezwykle stabilny, z prostym systemem operacyjnym SANtricity, który minimalizuje narzut administracyjny przy zachowaniu maksymalnej wydajności I/O.

Najważniejsze korzyści:

• Ekstremalna wydajność – do 900K IOPS przy odczycie, co czyni ją jedną z najszybszych macierzy hybrydowych w swojej klasie.
• Skalowalność – możliwość startu od 6 dysków i rozbudowy do 300 nośników wraz ze wzrostem potrzeb biznesowych.
• Wysoka dostępność – zaprojektowana pod kątem dostępności na poziomie 99,9999% (tzw. “sześć dziewiątek”), wsparta zaawansowanymi funkcjami RASUI.
• Elastyczność łączności – szeroki wybór kart HIC (FC, iSCSI, SAS) pozwala na dopasowanie do istniejącej infrastruktury SAN.
• Ochrona danych – funkcja Dynamic Disk Pools (DDP) znacząco skraca czas odbudowy po awarii dysku w porównaniu do tradycyjnego RAID.

Idealne zastosowanie

Macierz dyskowa NetApp to stabilne i wydajne rozwiązanie do przechowywania danych, dedykowane małym i średnim przedsiębiorstwom. Doskonale sprawdza się w scenariuszach tworzenia kopii zapasowych, archiwizacji oraz obsługi środowisk plikowych i bazodanowych o umiarkowanym obciążeniu. System zapewnia intuicyjne zarządzanie zasobami, elastyczną skalowalność wraz z rozwojem organizacji oraz wysoki poziom bezpieczeństwa danych. Poniżej przedstawiamy przykładowe zastosowania tej macierzy:

Poniżej prezentujemy wybrane zastosowania dla tej macierzy:

---

Wirtualizacja

Macierze NetApp z serii E i EF stanowią wydajną i elastyczną platformę do obsługi środowisk wirtualnych. Dzięki zaawansowanym funkcjom zarządzania danymi oraz wysokiej dostępności umożliwiają uruchamianie i skalowanie wielu popularnych platform wirtualizacyjnych, takich jak VMware, Hyper-V, Red Hat OpenShift, Oracle Virtualization, Citrix czy OpenStack. Pozwala to na centralne zarządzanie infrastrukturą, optymalizację wykorzystania zasobów oraz łatwe wdrażanie i migrację maszyn wirtualnych w środowiskach przedsiębiorstw.

---

ERP / CRM

Macierze NetApp doskonale wspierają działanie systemów biznesowych, takich jak ERP i CRM. Dzięki wysokiej wydajności, niezawodności i zaawansowanym funkcjom ochrony danych, umożliwiają sprawne uruchamianie i zarządzanie rozwiązaniami takimi jak SAP, Microsoft Dynamics 365, Oracle e-Business Suite, Comarch ERP XL czy Salesforce. Pozwala to firmom na stabilną pracę krytycznych aplikacji biznesowych, szybki dostęp do danych oraz efektywne skalowanie infrastruktury w miarę potrzeb organizacji.

---

Storage

Serie E i EF zapewniają niezawodną i wydajną platformę dla baz danych i rozwiązań storage’owych. Dzięki zaawansowanym funkcjom zarządzania danymi i wysokiej dostępności wspiera sprawne działanie systemów takich jak Microsoft SQL Server, Oracle Database, MongoDB oraz wiele innych. Umożliwia to szybki dostęp do danych, bezpieczne tworzenie kopii zapasowych oraz efektywne skalowanie zasobów w zależności od potrzeb organizacji.

---

Backup

Macierze NetApp z tej serii doskonale integrują się z rozwiązaniami do backupu i ochrony danych, takimi jak Commvault, Veeam, Simpana, Symantec czy Veritas. Dzięki natywnej współpracy z tymi systemami możliwe jest automatyczne tworzenie kopii zapasowych, szybkie przywracanie danych oraz centralne zarządzanie bezpieczeństwem informacji, co zwiększa niezawodność i ochronę krytycznych danych w całej organizacji.

Budowa macierzy

Poniżej prezentujemy najważniejsze elementy i komponenty NetApp E4000, pozwalając lepiej zrozumieć architekturę i możliwości systemu.

Widok z przodu – bez osłony przedniej

Front macierzy E4012 (obudowa 2U) odsłania 12 zatok dyskowych w formacie 3.5”, zapewniających łatwy dostęp serwisowy oraz szybką wymianę nośników w trybie hot-swap. Każda kieszeń wyposażona jest w diody LED sygnalizujące stan pracy i aktywność dysku, co ułatwia bieżącą diagnostykę. Centralna część panelu zawiera elementy identyfikacyjne oraz wskaźniki statusu systemu, pozwalające na szybkie określenie kondycji macierzy bez konieczności logowania do interfejsu zarządzania. Kompaktowa konstrukcja sprawia, że E4012 idealnie sprawdza się w środowiskach o ograniczonej przestrzeni rackowej, oferując jednocześnie pełną funkcjonalność klasy enterprise.

Model E4060 (obudowa 4U) prezentuje znacznie większą gęstość upakowania – na froncie znajduje się aż 60 zatok dyskowych (2.5”), co umożliwia budowę systemów o bardzo dużej pojemności w jednej obudowie. Układ kieszeni jest zoptymalizowany pod kątem maksymalnego wykorzystania przestrzeni przy zachowaniu ergonomii obsługi. Podobnie jak w E4012, każda zatoka posiada diody LED informujące o stanie i aktywności dysku, a dostęp do nośników odbywa się bez konieczności wyłączania systemu. Front panelu zawiera również podstawowe wskaźniki statusu, wspierające szybką diagnostykę.

E4060 to rozwiązanie dedykowane środowiskom, w których kluczowa jest wysoka pojemność i skalowalność przy zachowaniu jednolitej architektury sprzętowej.

Widok z tyłu

Widok tylnego panelu macierzy NetApp E4000 odzwierciedla jej projekt ukierunkowany na wysoką dostępność i elastyczność integracji z infrastrukturą. Należy przy tym zaznaczyć, że system występuje w dwóch wariantach obudowy: 12-dyskowej (2U) oraz 60-dyskowej (4U), co bezpośrednio wpływa na układ komponentów i możliwości rozbudowy – w szczególności w zakresie gęstości upakowania i skalowania przestrzeni dyskowej.

Każdy z kontrolerów został wyposażony w czterordzeniowy procesor oraz 32 GB pamięci operacyjnej, co zapewnia stabilną obsługę operacji I/O w środowiskach o średniej i wysokiej intensywności. W standardzie dostępne są dwa porty 25Gb iSCSI (SFP) do komunikacji z hostami, umożliwiające budowę wydajnej infrastruktury sieciowej o niskich opóźnieniach.

Za rozbudowę odpowiadają dwa porty SAS3 przeznaczone do podłączenia dodatkowych półek dyskowych, co pozwala na skalowanie pojemności wraz z rosnącymi potrzebami. Dodatkowo system oferuje slot na kartę HIC (Host Interface Card), który umożliwia rozszerzenie o kolejne interfejsy hosta – np. Fibre Channel lub dodatkowe porty Ethernet.

W zakresie zarządzania i serwisowania macierz udostępnia dedykowany port RJ-45 1Gb do zarządzania out-of-band, a także porty konsolowe (RJ-45 oraz USB-C) pracujące z prędkością 115.2 kb/s. Uzupełnieniem jest port USB typu A, wykorzystywany wyłącznie do celów serwisowych.

Taka konfiguracja tylnego panelu zapewnia nie tylko wysoką funkcjonalność i redundancję, ale również dużą elastyczność wdrożeniową – niezależnie od wybranego wariantu obudowy.

Porty

Zestawienie portów zewnętrznych I/O instalowanych w obrębie wolnych gniazd (slotów) na tylnym panelu z możliwościami hot-add

2x 25Gb iSCSI (Baseports) Zintegrowane porty SFP28, obsługa wysokiej wydajności w sieciach Ethernet
4-port, 32Gb Fibre Channel HIC Autonegocjacja 8/16/32 Gb. Idealna dla tradycyjnych, wydajnych sieci SAN.
4-port, 10Gb iSCSI Base-T HIC Obsługa złącz RJ-45 (1/10 Gb). Zapewnia łatwą integrację z typową infrastrukturą miedzianą.
4-port, 12Gb SAS HIC Dedykowana dla bezpośredniego podłączenia hostów (Direct Attached Storage)

Dzięki elastycznym kartom mezzanine w NetApp E4000 możliwe jest dopasowanie konfiguracji sieci do aktualnych potrzeb, szybkie wdrożenie i łatwa modernizacja w przyszłości.

Rozbudowa o dodatkowe półki dyskowe

Macierz dyskowa umożliwia elastyczne zwiększanie pojemności i wydajności dzięki rozbudowie o dodatkowe półki dyskowe. Każda półka dyskowa to moduł gotowy do podłączenia do kontrolera, obsługujący zarówno dyski SSD, jak i HDD, zaprojektowany z myślą o wydajności, niezawodności i bezpieczeństwie danych.

Macierz E4000 pozwala na elastyczną rozbudowę pojemności poprzez porty SAS3 (12 Gbps) znajdujące się z tyłu każdego kontrolera. Możliwe jest podłączenie do 5 obudów łącznie, nie przekraczając limitu 300 dysków. Wspierane typy półek to:

• DE212C (2U, 12 dysków 3.5′′) – dla dużej pojemności HDD
• DE224C (2U, 24 dyski 2.5′′) – dla maksymalnej wydajności SSD
• DE460C (4U, 60 dysków 3.5′′) – dla najwyższej gęstości zapisu

Rozbudowa odbywa się bez przestojów (hot-expansion). Dodanie półek liniowo zwiększa dostępną przestrzeń oraz, dzięki większej liczbie wrzecion/napędów, poprawia ogólną wydajność operacji I/O systemu

Najważniejsze zalety rozbudowy o dodatkowe półki dyskowe:

• Skalowalność „pay-as-you-grow” – inwestycja w dodatkową przestrzeń tylko wtedy, gdy jest realnie potrzebna.
• Tiering danych – możliwość mieszania półek z szybkimi dyskami SSD (dla gorących danych) oraz pojemnymi HDD (dla archiwizacji) w jednym systemie.
• Ciągłość biznesowa – proces dodawania półek i rekonfiguracji wolumenów nie wymaga wyłączania macierzy.
• Zwiększona redundancja – rozproszenie danych na większą liczbę półek (przy odpowiedniej konfiguracji DDP/RAID) chroni przed skutkami awarii całej obudowy dyskowej

Dostępne modele półek różnią się wysokością w jednostkach RACK, liczbą obsługiwanych dysków, formatem nośników (2,5” lub 3,5”) oraz typem obsługiwanych dysków (HDD i SSD, w tym NVMe). Dzięki temu możliwe jest dopasowanie rozbudowy do specyfiki infrastruktury i konkretnych potrzeb aplikacji.

Dodatkowe półki dla macierzy dyskowej pozwalają na dynamiczną rozbudowę infrastruktury, utrzymanie wysokiej wydajności oraz zapewnienie niezawodnego i bezpiecznego przechowywania danych w miarę rozwoju przedsiębiorstwa.

Funkcjonalności i oprogramowanie

Macierze dyskowe z serii E oraz EF pracują pod kontrolą autorskiego systemu operacyjnego SANtricity OS, który stanowi serce całej architektury. SANtricity został zaprojektowany z myślą o zapewnieniu maksymalnej przepustowości, niskich opóźnień i najwyższej gęstości danych, co czyni go idealnym rozwiązaniem dla obciążeń typu performance-intensive. System oferuje zoptymalizowaną ścieżkę I/O, minimalizując narzut procesora i zapewniając stabilność działania nawet przy pełnym obciążeniu.

Kluczowe funkcjonalności systemu tej macierzy

• Dynamic Disk Pools (DDP) – innowacyjna technologia, która eliminuje konieczność zarządzania tradycyjnymi grupami RAID i dyskami zapasowymi (hot-spares). DDP rozprasza dane i informacje o parzystości na wszystkie dyski w puli, co pozwala na nawet ośmiokrotnie szybszą odbudowę po awarii napędu oraz zachowanie wysokiej wydajności podczas tego procesu.
• Wysoka dostępność (High Availability) – pełne wsparcie dla konfiguracji dwukontrolerowych (HA pair) z automatycznym przełączaniem awaryjnym (failover) oraz możliwością aktualizacji oprogramowania SANtricity OS bez przerywania dostępu do danych (non-disruptive upgrades).
• Efektywność i elastyczność przestrzeni – wsparcie dla mechanizmu Thin Provisioning, który pozwala na alokację zasobów dyskowych „na żądanie”, optymalizując wykorzystanie fizycznej pojemności macierzy.
• Zaawansowana ochrona danych – system oferuje natywne funkcje zabezpieczające, takie jak Snapshoty (migawki punktowe), Volume Copy (pełne kopie wolumenów) oraz opcje zdalnego mirroringu (synchronicznego i asynchronicznego) dla celów Disaster Recovery.
• Integracja z ekosystemem wirtualizacji – dedykowany plugin SANtricity Storage Plugin for vCenter umożliwia zarządzanie macierzą bezpośrednio z poziomu interfejsu VMware, ułatwiając aprowizację pamięci i monitorowanie stanu urządzenia w środowiskach wirtualnych.
• Zarządzanie i automatyzacja – dostęp do nowoczesnego, wbudowanego interfejsu webowego SANtricity System Manager (zarządzanie pojedynczą macierzą) oraz Unified Manager do centralnego nadzoru nad wieloma systemami E-Series. System wspiera również pełne API REST oraz Web Services Proxy dla zaawansowanej automatyzacji zadań IT.

Poniżej prezentujemy kluczowe rozwiązania wchodzące w skład oprogramowania SANtricity:

	Dynamic Disk Pools (DDP) To autorska technologia rozpraszania danych i informacji o parzystości na wszystkie dyski w puli (do 12 PB na macierz), co eliminuje potrzebę stosowania klasycznego RAID. DDP drastycznie skraca czas odbudowy po awarii dysku i minimalizuje spadek wydajności systemu podczas tego procesu w porównaniu do tradycyjnych grup RAID.
	Multipathing Zapewnia nadmiarowość połączeń i balansowanie obciążenia (load balancing) pomiędzy hostem a kontrolerami macierzy, wykorzystując różne protokoły jak iSCSI czy Fibre Channel. W razie awarii jednego kabla lub portu, oprogramowanie automatycznie przełącza ruch na alternatywną ścieżkę, gwarantując ciągły dostęp do danych.
	Replikacja SANtricity Umożliwia kopiowanie wolumenów między dwoma systemami E-Series w celu ochrony przed skutkami katastrof (Disaster Recovery). Może odbywać się synchronicznie (dla zerowej utraty danych) lub asynchronicznie (na większe odległości), zapewniając spójność informacji w obu lokalizacjach..
	SANtricity Storage Manager (Unified Manager) To narzędzie do centralnego zarządzania (Enterprise View), które pozwala nadzorować wiele macierzy E-Series z jednego interfejsu. Umożliwia wykonywanie operacji zbiorczych, takich jak aktualizacje oprogramowania OS na wielu systemach jednocześnie
	Volume Copy SANtricity Funkcja tworząca pełną, fizyczną kopię wolumenu źródłowego na wolumen docelowy w obrębie tej samej macierzy. Jest idealna do tworzenia środowisk testowych na rzeczywistych danych bez wpływu na wydajność produkcji oraz do szybkich kopii zapasowych przed dużymi zmianami w systemie.
	SANtricity System Manager Nowoczesny, wbudowany w kontroler interfejs webowy służący do zarządzania konkretną, pojedynczą macierzą. Pozwala na intuicyjne tworzenie pul dyskowych, wolumenów oraz monitorowanie wydajności systemu w czasie rzeczywistym.
	SSD Cache Mechanizm wykorzystujący dyski SSD jako rozszerzenie pamięci cache odczytu dla wolumenów opartych na dyskach HDD. System automatycznie identyfikuje „gorące dane” i umieszcza je na szybkich nośnikach, co znacząco przyspiesza operacje odczytu bez konieczności zakupu macierzy All-Flash.
	Thin Provisioning Technologia wirtualizacji pamięci, która pozwala na prezentowanie hostom większej pojemności niż fizycznie zainstalowana w macierzy. Miejsce na dyskach jest alokowane dynamicznie tylko wtedy, gdy dane są faktycznie zapisywane, co zwiększa efektywność wykorzystania zakupionych nośników.
	Active IQ Chmurowy doradca analityczny NetApp, który proaktywnie monitoruje stan zdrowia macierzy i przewiduje potencjalne problemy. Na podstawie telemetrii z tysięcy systemów na świecie, Active IQ dostarcza gotowe rekomendacje dotyczące optymalizacji i bezpieczeństwa Twojego sprzętu.
	Cloud Connector SANtricity Rozwiązanie pozwalające na archiwizację i przesyłanie snapshotów bezpośrednio do chmury publicznej lub prywatnej (S3). Ułatwia realizację strategii backupu poza siedzibą firmy (off-site) oraz pozwala na tanie, długoterminowe przechowywanie rzadziej używanych danych.
	MySupport Oficjalny portal wsparcia technicznego NetApp, będący centralnym punktem dostępu do najnowszego oprogramowania, dokumentacji oraz bazy wiedzy. Umożliwia szybkie otwieranie zgłoszeń serwisowych oraz śledzenie statusu gwarancji i kontraktów wsparcia.
	Proactive Drive Health Monitor Funkcja systemowa, która stale analizuje parametry pracy dysków w poszukiwaniu symptomów nadchodzącej awarii. Jeśli dysk wykazuje błędy, system może proaktywnie przenieść z niego dane na sprawny nośnik, zanim dojdzie do całkowitego uszkodzenia, co zapobiega przestojom.
	Snapshot SANtricity Tworzy obrazy wolumenów z konkretnego punktu w czasie (point-in-time), zużywając minimalną ilość miejsca dzięki zapisywaniu tylko zmienionych bloków danych. Są one kluczowe dla szybkiego przywracania systemów po błędach użytkowników lub atakach typu ransomware.

System SANtricity łączy w sobie stabilność klasy enterprise z prostotą obsługi, co pozwala zarówno małym, jak i średnim organizacjom efektywnie zarządzać pamięcią masową i chronić dane w całym cyklu ich życia.

Support

Każdy model macierzy NetApp objęty jest standardowo 3-letnim wsparciem producenta. Obejmuje ono gwarancję na komponenty sprzętowe oraz wsparcie dla oprogramowania. Na etapie zakupu istnieje możliwość rozszerzenia okresu wsparcia, np. do 5 lat. Po zakończeniu pierwotnego okresu gwarancyjnego dostępna jest opcja odnowienia wsparcia (Support Renewal) na kolejny, określony czas – np. na następny rok. Dodatkowo można wykupić opcję Non Returnable Disk (NRD), umożliwiającą pozostawienie uszkodzonych dysków u klienta w przypadku ich wymiany w ramach serwisu.

Standardowe wsparcie NetApp zapewnia:

• Całodobowe wsparcie techniczne telefoniczne oraz mailowe.
• Wysyłka części zamiennych do klienta – w standardzie jest to usługa NBD. Inne rodzaje wsparcia NetApp pozwalają również na wykupienie wsparcia z 4h czasem reakcji.
• Subskrypcja oprogramowania wraz z pomocą zdalną. W standardzie części zapasowe dostarczane są kurierem, możliwe jest wykupienie wsparcia z wizytą serwisanta na miejscu.
• Dostęp do portalu MySupport.netapp.com – gdzie dostępne są najnowsze wersje oprogramowania.Dostęp do bazy wiedzy – gdzie znajdziemy opis najlepszych praktyk instalacji i konfiguracji macierzy.
• Platforma Active IQ – usługa, która udostępnia analizy pomagające w identyfikacji i eliminowaniu problemów przed ich wystąpieniem.
• Dostęp do autosupportu – macierz sama zgłosi awarię do NetApp.

Poziomy serwisowe NetApp

SupportEdge PartnerSelect Foundation

Model wsparcia SupportEdge PartnerSelect Foundation oznacza, że pierwszą linię wsparcia świadczy dystrybutor NetApp. Wsparcie działa w trybie Next Business Day (8×5), od poniedziałku do piątku w godzinach 08:00 – 16:00 czasu polskiego.

Przykład:
Jeśli awaria dysku nastąpi w piątek o godzinie 19:00, zgłoszenie zostanie odebrane i przetworzone w poniedziałek od godziny 08:00.

---

Warsztaty techniczne

Kilka razy w roku organizujemy techniczne warsztaty NetApp, dedykowane dla specjalistów z działów IT. Uczestnicy mogą poznać technologie stosowane w systemach NetApp, nauczyć się efektywnej konfiguracji i zarządzania systemami storage oraz zdobyć praktyczne umiejętności wynikające z najlepszych praktyk administracyjnych.

Udział w warsztatach pozwala praktycznie poznać systemy storage, zdobyć umiejętności konfiguracji i zarządzania oraz w pełni wykorzystać możliwości nowoczesnej infrastruktury IT.

Ile kosztuje macierz dyskowa NetApp E4012/E4060?

Cena macierzy NetApp E4000 (w serii E4012 lub E4060) jest uzależniona od konkretnej konfiguracji – w szczególności liczby i typu dysków, zastosowanej pamięci, kart rozszerzeń (mezzanine) oraz dodatkowych półek dyskowych.

Aby precyzyjnie dopasować rozwiązanie do wymagań środowiska IT i oszacować budżet, warto skorzystać z dedykowanego konfiguratora NetApp. Narzędzie to pozwala w prosty sposób dobrać odpowiednie komponenty, porównać warianty pod kątem pojemności i wydajności oraz uzyskać wstępną kalkulację kosztów.

Dzięki temu można szybko określić orientacyjną cenę systemu E4000 dopasowaną do konkretnego scenariusza użycia i podejść do decyzji zakupowej w sposób świadomy i zoptymalizowany kosztowo..
